Paso 2: Montar el circuito

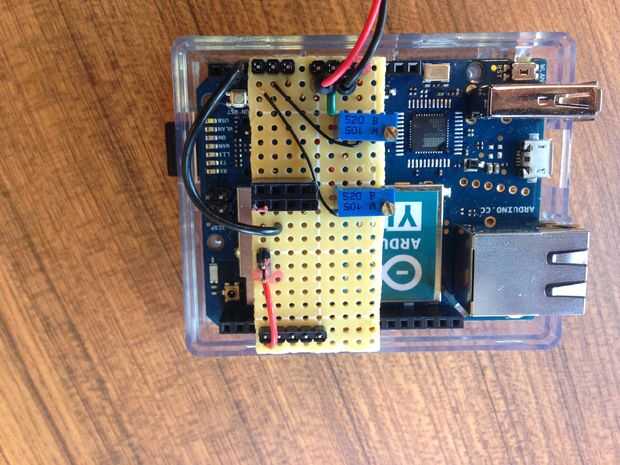

Se puede ver en la imagen que he creado un escudo Arduino DIY para este proyecto. Ciertamente no es necesario, pero sabía que montar y desmontar los componentes electrónicos para esto mientras nos trasladamos alrededor del edificio y fuera. Es un circuito simple de montar y tener el escudo que sea fácil de conectar y desconectar cuando sea necesario.
No soy bueno con Fritzing, pero el cableado para esto es bastante sencillo.

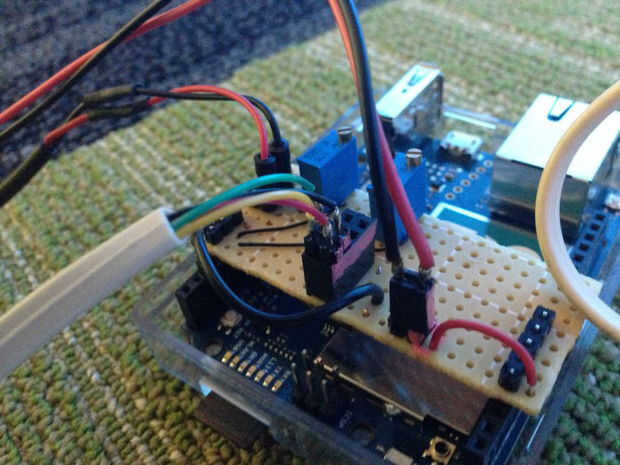

- Conexión de una resistencia de 1 M ohm entre positivo y negativo en el elemento piezoeléctrico. Soldar la resistencia directamente a mi piezo como se muestra en la imagen, pero usted puede elegir para montaje en PCB o protoboard.
- Conecte el extremo negativo de cada piezoeléctrico al suelo
- Conecte el extremo positivo de Piezo 1 A0
- Conecte el extremo positivo del piezoeléctrico 2 a3
- Conecte un lado de cada potenciómetro a tierra
- Conecte el otro extremo del potenciómetro 1 para + 5v
- Conecte el otro extremo del potenciómetro 2 a + 5v
- Conectar el polo de centro del potenciómetro 1 a1
- Conectar el polo de centro del potenciómetro 2 a2
- Conecte el lado positivo de control de la C.C. al Pin Digital 3
- Conectar el lado negativo de control de la C.C. a tierra
- Suponiendo que usted no va a utilizar un ordenador para ejecutar esto, conecte una fuente de alimentación externa de 5V a Vin y tierra

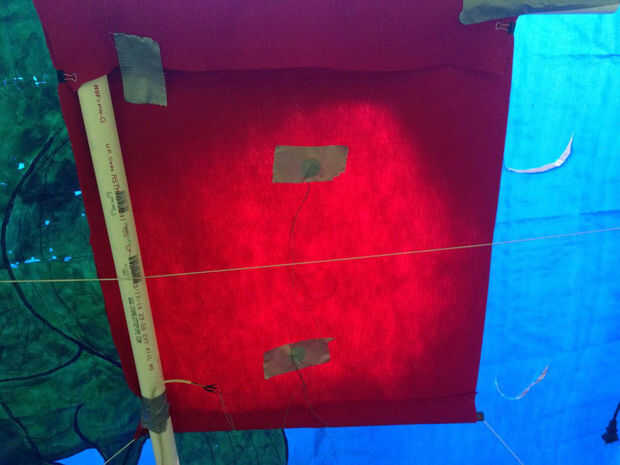

Una vez hecho esto, coloque sus sensores en el fieltro usando cinta adhesiva como se muestra en la foto. Esto es donde usted debe utilizar el cable pequeño (30awg o similar) por lo que el peso del cable no afecta a los sensores.
