Paso 2: Prueba Arduino y puro archivos de datos en su computadora
Para ahorrar dinero, usted puede descargar el software gratis en su computadora. Descargue los siguientes archivos de Pure Data y Arduino para entender cómo trabajan juntos. Mientras mantener los nombres de archivo de Arduino el mismo en el archivo adjunto y en la carpeta de Arduino en sus documentos, las cosas deben sincronizar bien.

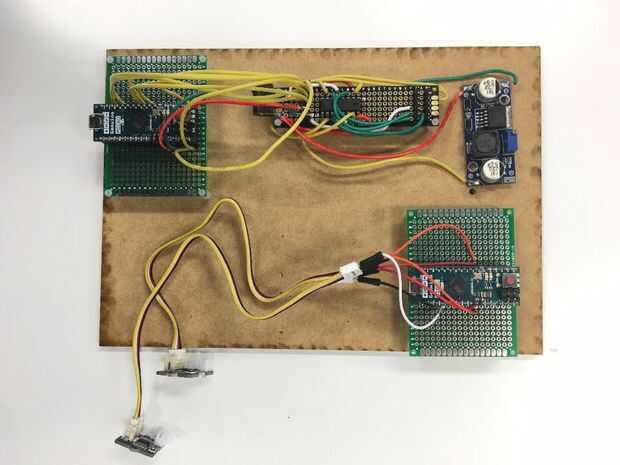

Primero probamos las conexiones en breadboards y cables USB, antes de soldar en placas de circuito.

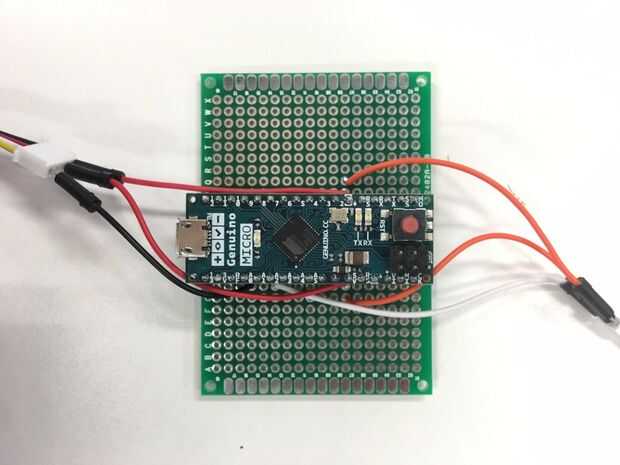

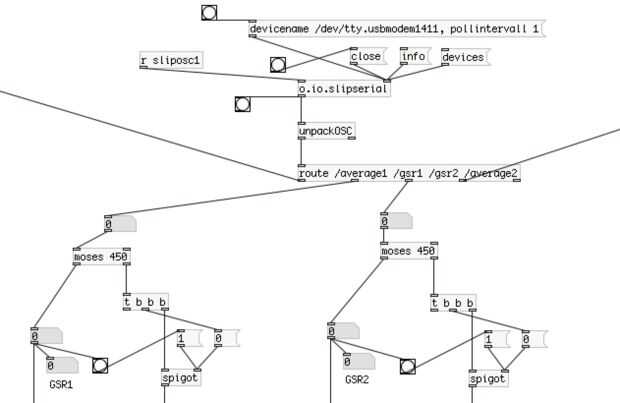

- Sensores GSR - conectarse respectivos cables de los sensores GSR A0, GND y VCC. Enchufe el cable USB y haga clic en "Conectar a todos los dispositivos y clientes". Debe ver la toma de la GSR la lectura de la conductividad de su piel y ver el movimiento de números en la figura 1 adjunta. Si no, revisa tu número de módem USB, aquí en la foto como "usbmodem1411".
- Motor de pasos - Conecte los cables como muestra la imagen a continuación. Usted puede seguir el esquema para convertir 12V a 5V en el enlace aquí.

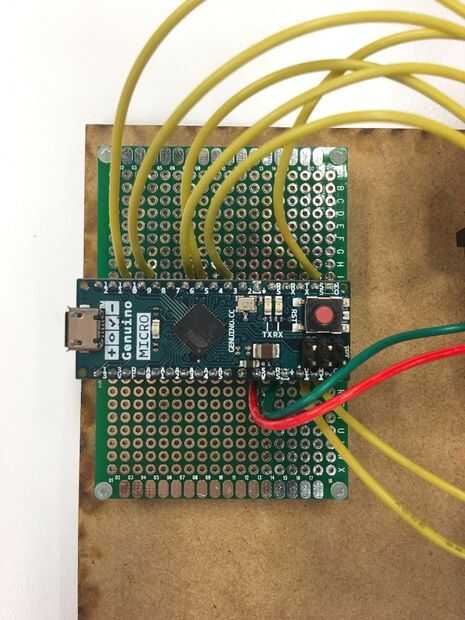

Luces de NeoPixel - los cables de soldadura en los tres extremos de cobre y conecte a GND, VCC y cualquier pin como en el extremo DIN (no duda). Se utilizan el Pin 4 y 6. Conecte su USB a la computadora y las luces deben moverse según el archivo de Arduino. Puede cambiar el color de las luces RGB como usted desea.
Sonido - descargar los archivos de .wav adjuntos en tu escritorio y editar el nombre del archivo en Pure Data según la ruta del archivo tienes artículos en tu escritorio. Haga clic en "Inicio" ver si reproduce el sonido. Que tenga enchufe y desenchufe el cable USB y editar la configuración de Audio en PD (debajo de la Media) y dispositivo de salida.
