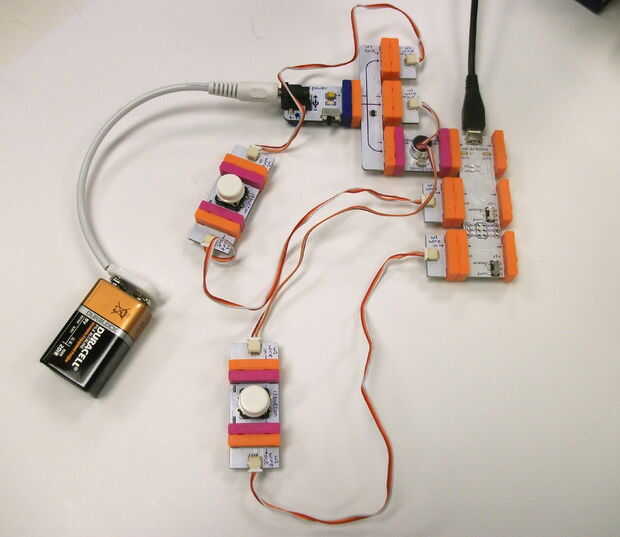

Paso 1: Conexión de entradas al módulo Arduino (w4)
Se reúnen los siguientes módulos:
- 4 cables (w1)
- 1 tenedor (w7)
- Botón 2 (i3)
- 1 sana del disparador (i20)
- 1 potencia (p1)
- 1 Arduino (w6)
En el módulo de la horquilla, conecte el extremo de alambre a la primera rama y el cable a un módulo de botón (i3)
Hacer lo mismo en la segunda rama y conecte un segundo el botón restante.
En la última rama, conecte el módulo de activación de sonido (i20). A continuación, conecte el otro extremo del disparador de sonido a la primera entrada de pin (D0) en el módulo Arduino (w6).
Tomar otro módulo y conectar el botón en la primera rama de bifurcación y conéctelo a la la segunda entrada de pin (A0) en el Arduino. Hacer lo mismo con el botón restante y coloque en la última entrada de pin (A1).
Luego conecte el módulo de alimentación a la izquierda del módulo horquilla (w7) que puede proporcionar energía a los módulos de entrada.
