Juego de controlador de botón ubicación Mod (2 / 9 paso)

Paso 2: Quite la placa de circuito

Vamos a seguir adelante y retire la placa de circuito completamente ahora ya que le ayudará con el siguiente paso. Quite los tornillos de la placa de circuito de conexión en la parte inferior de la carcasa del controlador. En este controlador particular, no había tornillos que sujetan el tablero al fondo de la concha, pero a veces hay.

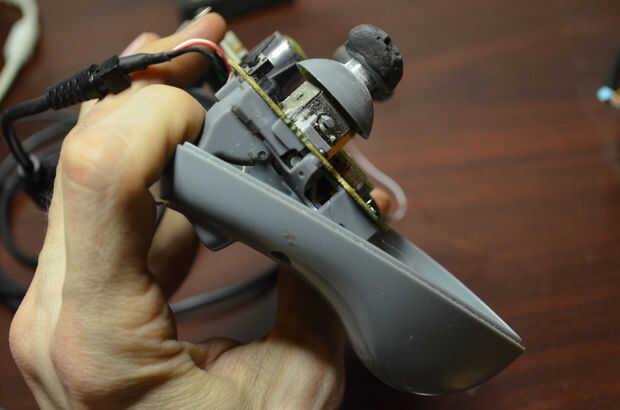

Oprima los gatillos (que están conectados físicamente a la circuitboard) y subir a través de la cáscara. El borde superior de la placa de circuito debe levantar fuera de la cáscara como haces esto. Una vez los gatillos han completamente la cáscara, tire de la placa de circuito lejos de usted. Esto libera el conector audio/teclado del agujero en el controlador.

El rumble pack motores tendrá que retirarse antes de que el circuito estará completamente libre de la cáscara de sus ranuras en la carcasa. Tenga cuidado con los motores de rumble ya que son relativamente pesados y si usted permite que su peso cuelgan en los cables de que los cables pueden ajustar. Alambres rotos pueden resoldered a la Junta, pero es un dolor.
