Paso 2: Cableado del tablero de SDMONexys-2 y la pantalla LED
Cableado es otra parte interesante de este proyecto. Viendo su VHDL cobran vida delante de ti es una sensación difícil de duplicar porque nada es más satisfactorio ver que las luces parpadean en después de cableado. Asegúrese de que la Junta de SDMONexys-2 en el siguiente paso para ver por sí mismo del programa. A continuación se presentan las hojas de datos y las conexiones de pin que se utilizó.
CILE 2088RGB-5 LED pantalla hoja de datos:
http://www.seeedstudio.com/wiki/60mm_square_8 * 8_LE...
Si usted utiliza una pantalla de LED de diferentes, tenga las conexiones de perno diferente. Sin embargo, usted puede encontrar la hoja de datos de Google buscar su número de serie.
Junta de SDMONexys-2 hoja de datos:
http://www.digilentinc.com/data/Products/nexys2/n...
Asignaciones de pines correspondientes pueden encontrarse en las páginas 5 y 15.

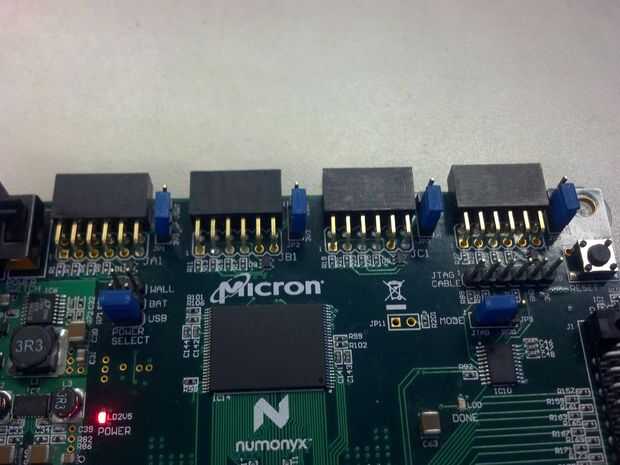

La Junta de SDMONexys-2 que PMOD salidas puede conducir el LED muestra a 3.3 V sin tener que configurar una fuente externa o uso actual limitación resistencias, por lo que las salidas pueden conectarse directamente a la pantalla en el protoboard.
La matriz de LED 8 x 8 utiliza ánodos comunes para cada fila y cátodos comunes para cada columna y el color. Para encender un LED en particular, aplique positivo 3.3 V 0 V a su columna y su fila. En otras palabras, los ánodos comunes son alta activa y los cátodos comunes son poco activo. Ambos necesitan activarse para encender el LED. Una matriz como ésta puede tener sólo una fila en un momento, de lo contrario las mismas columnas se mostrarán en todas las filas activas. Este problema se evita utilizando sólo una fila en un momento y ciclismo a través de las filas de varios cientos de veces por segundo.

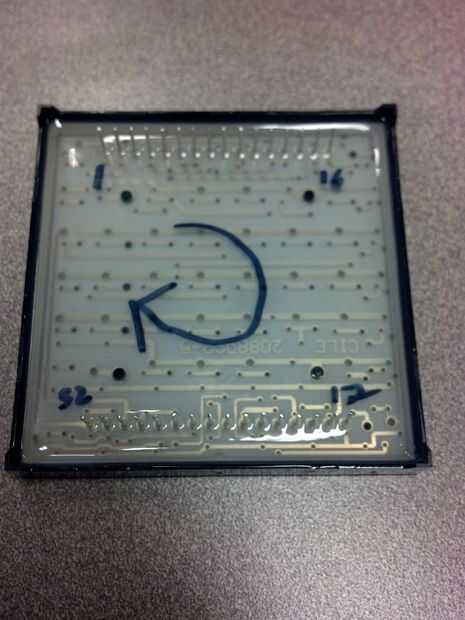

Utilice la imagen de arriba para determinar cómo contar los pines en la matriz de LED.

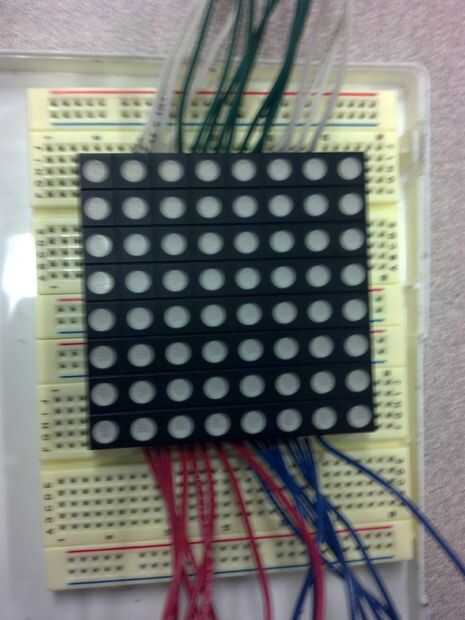

Conectar:
Ánodo común
JA1 (tablero de SDMONexys-2) al pin 17 (pantalla LED)
JA2 al pin 18
JA3 al pin 19
JA4 al pin 20
JA7 a pin 29
JA8 al pin 30
JA9 a pin 31
JA10 al pin 32
Cátodo común rojo
JB1 al pin 9
JB2 al perno de 10
JB3 al pin 11
JB4 al pin 12
JB7 al pin 13
JB8 al pin 14
JB9 al pin 15
JB10 al pin 16
Cátodo común verde
JC1 al pin 28
JC2 a pin 27
JC3 al pin 26
JC4 al pin 25
JC7 al pin 24
JC8 al pin 23
JC9 al pin 22
JC10 al pin 21
Cátodo común azul
JD1 al pin 1
JD2 al pin 2
JD3 al pin 3
JD4 con conector de 4
JD7 al pin 5
JD8 al pin 6
JD9 al pin 7
JD10 al pin 8
