Paso 3: El circuito de Control

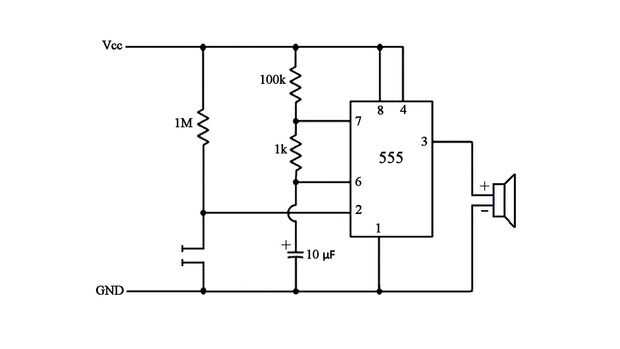

Aquí es el circuito que diseñé para este proyecto. Es una versión ligeramente modificada de un circuito 555 temporizador en modo monoestable. Aquí está cómo funciona.
La salida del circuito está controlada por las tensiones en los pines 2 y 6. Las resistencias que se conectan a estos dos pines set inicial voltaje alto (áspero igual a la tensión de alimentación). Cuando agua rocía los conectores entre el pin 2 y tierra, el voltaje en el pin 2 gotas por debajo del umbral de referencia (1/3 de la tensión de alimentación). Esto provoca la salida en el pin 3 para ir alto y la alarma se enciende durante unos segundos. Cuánto tiempo permanecerá el zumbador en está determinado por los valores de los condensadores y las resistencias conectadas al pin 6. Con los valores que he usado (se muestra en el diagrama de circuito), el timbre sonará durante unos 2 segundos. Aumentar los valores de la resistencia o el condensador, aumenta este tiempo. Disminución de estos valores se reducirá este tiempo.
Así que, básicamente, cuando el agua se rocía en el sensor, el circuito emite un pitido durante unos segundos.
