Paso 2: Materiales y equipos
Periféricos y FPGA Junta

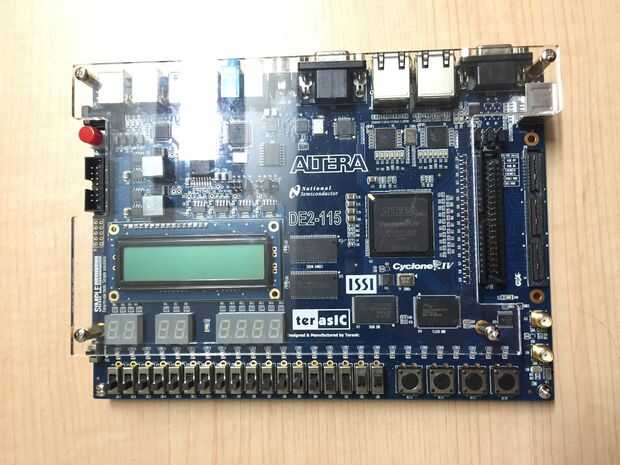

- Tablero de DE2 FPGA altera Cyclone 4E (de nuestro curso de ECE2220)

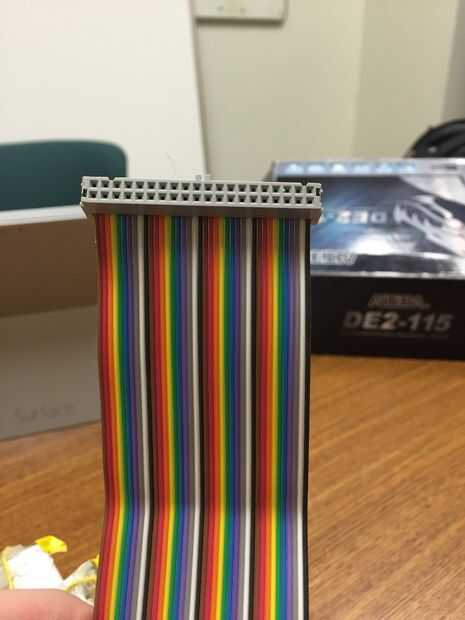

- Cable de expansión encabezado/2 x 40 cinta con alfileres de cabecera (de la tienda de tecnología de Universidad de Manitoba ECE)
- protoboard
Sensor de inclinación DIY (de entrada)

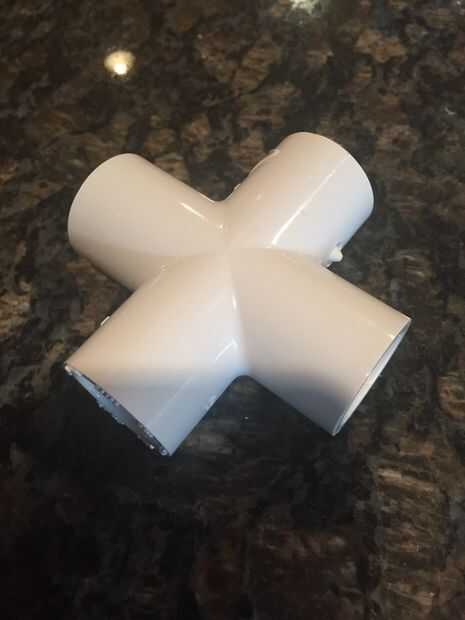

- Cruz de 4-vías PVC (hemos utilizado 1/2" de diámetro)

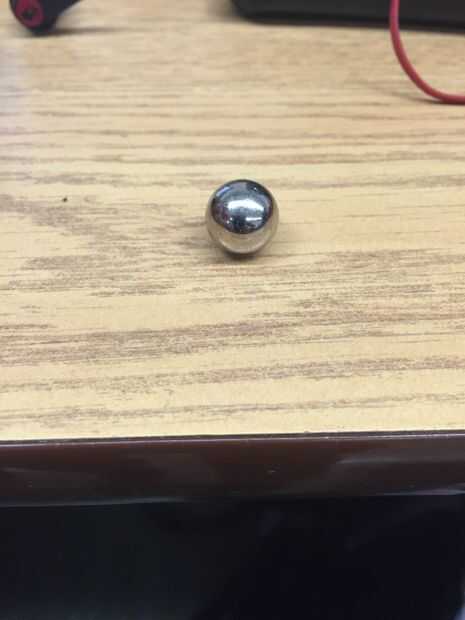

- Rodamiento de bolitas conductoras

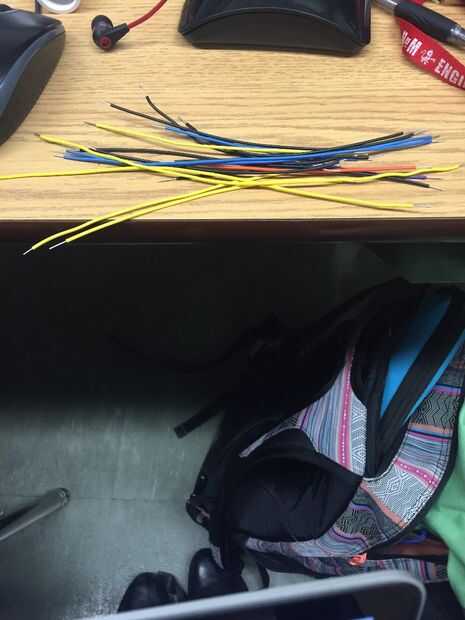

- Cables de
- Palitos de

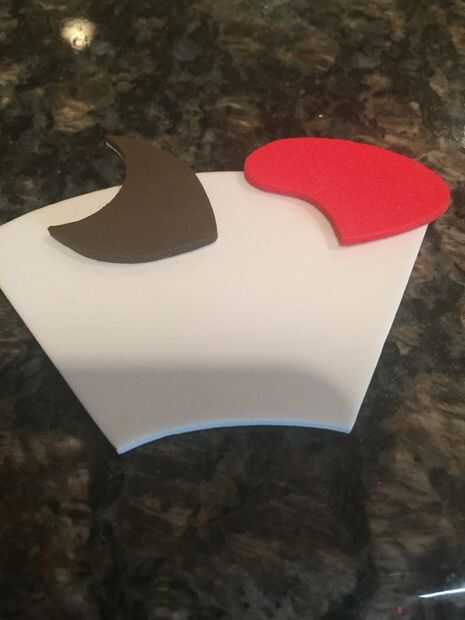

- La espuma piezas (o algo para tapar los extremos)
- Cinta adhesiva (para mantener la espuma en su lugar)
Salidas de LED

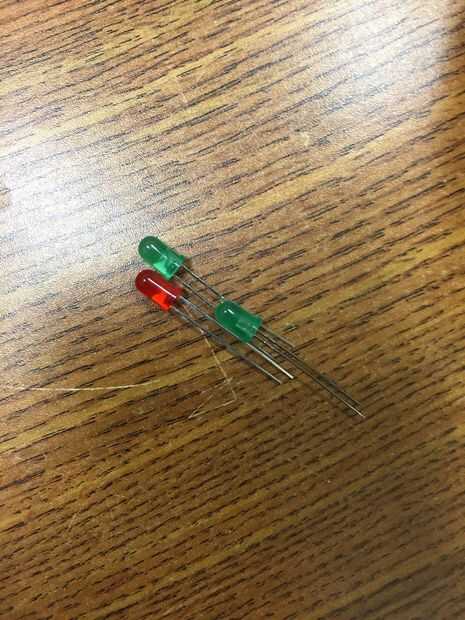

- 8 LED ' S

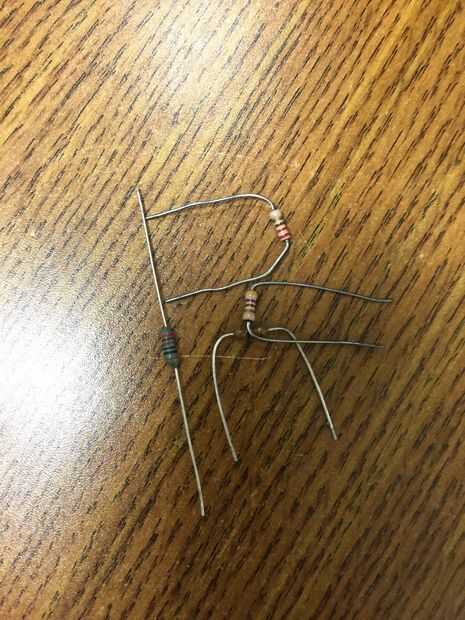

- Resistencias de limitación actuales apropiados
En nuestro proyecto hemos utilizado 8 LEDs de varios colores (2 rojas, 2 azules, 2 verdes y 2 amarillas). Encontramos los LEDs rojos, amarillos y verdes para ser mucho más dévil que los azules, así que optamos por una resistencia de valor inferior en serie. En nuestro proyecto, hemos utilizado 1kΩs de leds azules y 100Ωs para los LEDs rojos, amarillos y verdes.
Altavoz

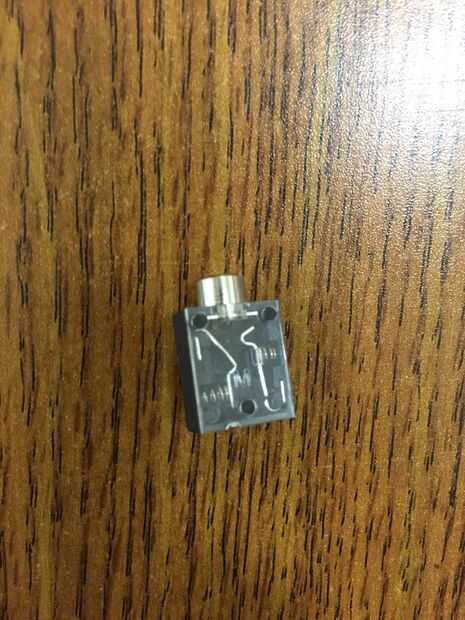

- Puerto hembra de auriculares (1/8")

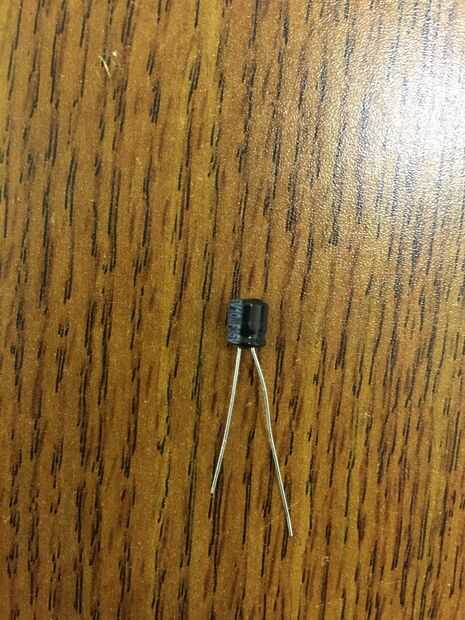

- condensador 10 uF
- Cables de
- Soldadura de hierro
Reloj
- Led 1 amarillo
- Reloj de 25MHz (en la tarjeta FPGA)
Equipo
- Tijeras
- Pistola de pegamento
- Pelacables (opcional pero útil)
- Lijadora o arena papel de mano
Hemos sido capaces de encontrar la mayoría de las cosas que necesitábamos de la tienda de tecnología UofM ECE. Para aquellos fuera de la UofM, debería poder encontrar estos materiales en línea.
