Juego de memoria de bricolaje Tilt Sensor (5 / 12 paso)

Paso 5: Configuración de los altavoces y LEDs

Soldar los componentes de audio juntos

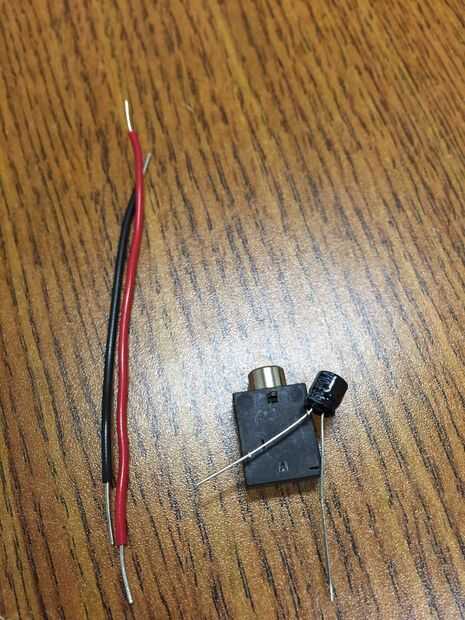

1. Conseguir el puerto femenino de auriculares y el condensador. Haz dos corta cables, uno rojo, uno negro. Esto será la señal y los cables de tierra respectivamente.
2. Conecte un cable del condensador a los pins de canales izquierdo y derecho del puerto de audio. (El pasador central es tierra).
3. La soldadura del condensador a la izquierda y derecha. Recorte el exceso.
4. Soldar el cable a tierra (negro) a la patilla central. Recorta cualquier exceso.
5. Suelde el cable de señal (rojo) al otro cable del condensador. Recorta cualquier exceso.
6. Conecte el altavoz a través del puerto de audio! Hecho!

Ahora su señal de audio mediante el cable rojo va a conducir cualquier altavoz conectado.

Configuración de los LEDs que presentarán la secuencia al reproductor

1. Conectar 4 pines en el cable de cinta con resistencias, usamos 100 Ohm de LEDs rojos, verdes y amarillo y 1000 Ohms para el LED azul.
2. Conectarse cada resistencia de un LED y al otro lado del LED a tierra.

Recuerde que los flujos actuales sólo en el extremo positivo del LED. [Sólo un pequeño recordatorio de que el extremo positivo del LED es generalmente el cable más largo].

3 prueba de estos LEDs escribiendo un breve módulo de Verilog que asigna cada pin GPIO conectado a estos LEDs a 1 (alta).

Check Point: en este punto su sensor debe iluminar un LED diferente para cada dirección se inclina en y el altavoz y salida LED deben todos ser instalado y funcional.
