Paso 1: Diseñar la forma y la parte posterior de la tarjeta de memoria
Las tarjetas de memoria son 2" plazas con un filete de 1/4" en cada esquina. Tenía la forma de corte de madera contrachapada de 1/8" con el cortador del laser. Hice tarjetas de 64, por lo que sería un cuadrado de 8 por 8 incluso cuando el juego fue creado.

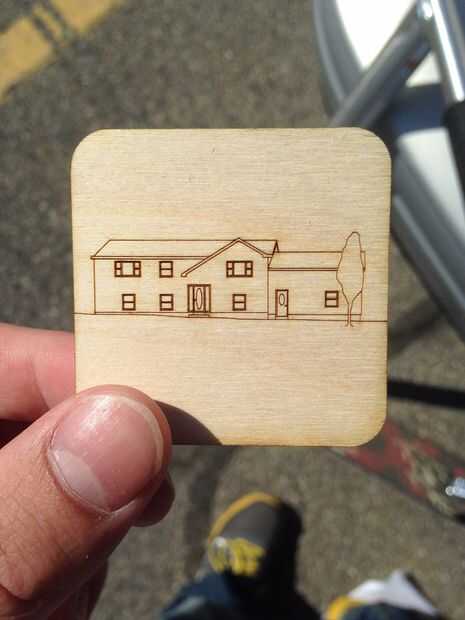

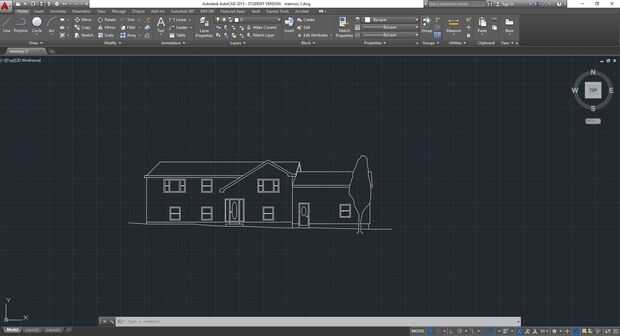

1.) que parecía apropiado para hacer un dibujo en Autocad que podría ser grabado en la parte posterior de las tarjetas con el láser. Opté por dibujar la casa de la familia que vivimos actualmente. Sólo tiene que colocar su imagen en Autocad que desea llamar y luego dibujar encima para referencia. Este sorteo no es necesario una cantidad increíble de detalle ya que será sólo de 2 pulgadas de alto. También, para mí, los cargos de corte de láser por minuto así que si no posee un cortador láser y enviar hacia fuera, pueden sumar rápidamente. Overkill en Autocad para asegurarse de que no tienes ninguna líneas dobles que el láser puede cortarse dos veces.

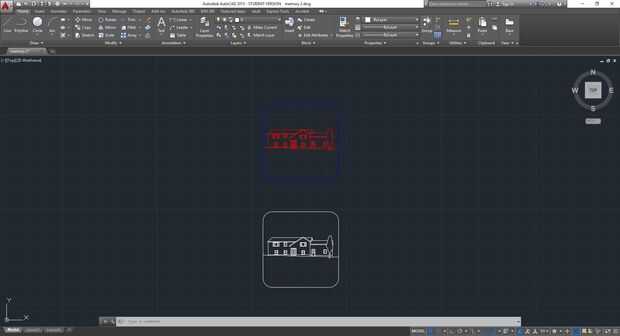

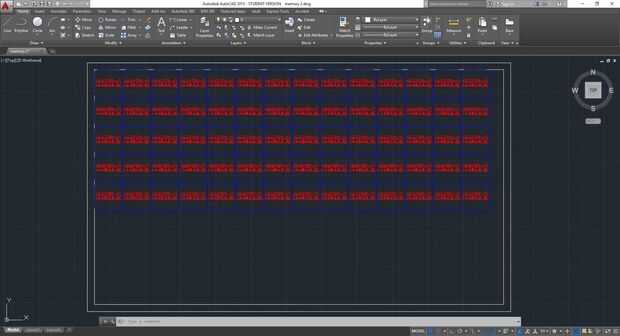

2.) dibujar la forma de la tarjeta que quieras y luego reducir abajo su dibujo para caber dentro de ella. Ajustar los colores para las líneas por lo que se pueden modificar la potencia y velocidad diferente para el corte y el grabado de pistas. Hice mi corte azul y mi grabados líneas rojas. Ahora sólo tienes que copiar tu dibujo tantas veces como quieras tarjetas de Autocad. Iba a tener 64 tarjetas por lo que acaba de hacer alrededor de 70 por lo que tendría un par extra para hacer pruebas en.
