RCA Pro Sound es una modificación para el juego Boy DMG permitir más fuerte, sonido más claro.
Materiales
Game Boy DMG
Cable calibre 28
Soldador/soldadura
Paso a paso broca/taladro
Destornillador Tri-Wing
2 clavijas RCA panel mount
Paso a paso
1. abra a su Game Boy quitando los 6 tornillos tri-ala en la parte trasera.2. Separe las dos mitades tirando suavemente hacia abajo en el cable de cinta junto a ellos.

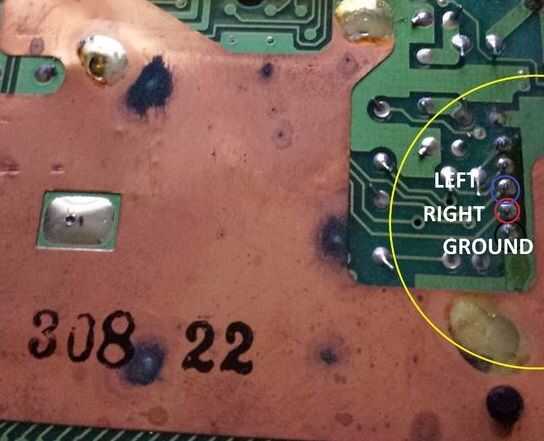

3. en la parte posterior PCB Localice los terminales de tierra, derecha e izquierdos, audio como se muestra en las fotos.
4. Corte los alambres de 3-4 6 pulgadas en longitud.

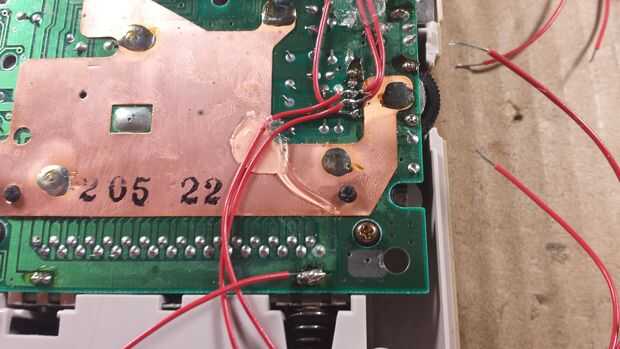

5. soldar 1 cable a cada uno de los 3 terminales (las imágenes muestran 5 cables para un doble de 3,5 mm y sonido pro de RCA, solo necesitas 3).
6. el borne inferior es el terminal de tierra, el arriba en el medio es el derecho y el de arriba, la izquierda.
7. prepare su cáscara delantera mediante la eliminación de PCB y botones.

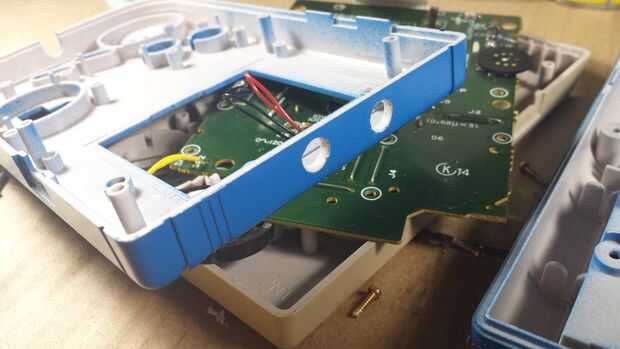

8. Perfore dos agujeros directamente entre el superior dos orificios con buen espacio entre los dos. No haga los agujeros demasiado cerca o usted no sea capaz de conectar sus cables.
9. perforar lentamente y con un poco de pasos y utilizar la fabrica recomendada el tamaño del agujero. Si no sabes el tamaño de los agujeros, perforar lentamente un asimiento más grande y más grande hasta el puerto sólo.
10. prepare sus R y L RCA jacks quitando las tuercas en la parte superior.
11. Introduzca cada uno de los conectores RCA en los agujeros y asegure con tuercas recientemente eliminadas. El anillo de tierra se debe poner en antes de la tuerca.

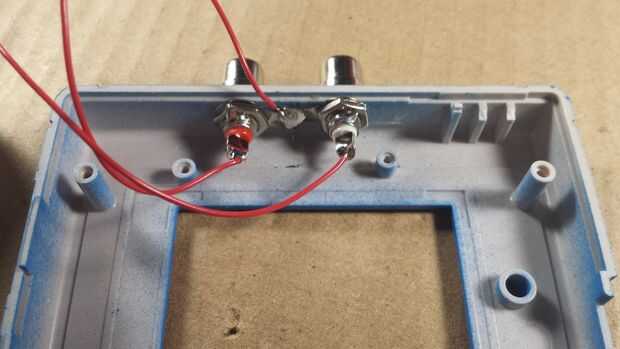

12. soldar el cable de tierra a ambos de los anillos de tierra como se muestra en la imagen. Si lo prefiere, puede utilizar dos cables separados para cada gato.
13. ahora la soldadura la R y los terminales de L como se muestra, asegurándose de que los partidos de R con la derecha y los partidos de L con la izquierda. (siempre use pegamento para sujetar los cables)
14. Asegúrese de que los puertos de trabajan antes de cambiar el frente del PCB.
15. Vuelva a colocar el frente del PCB. Trate de orientar tus gatos para que usted pueda obtener su PCB tan plano como sea posible.
16. Vuelva a insertar el cable de cinta y atornille a su Gameboy.

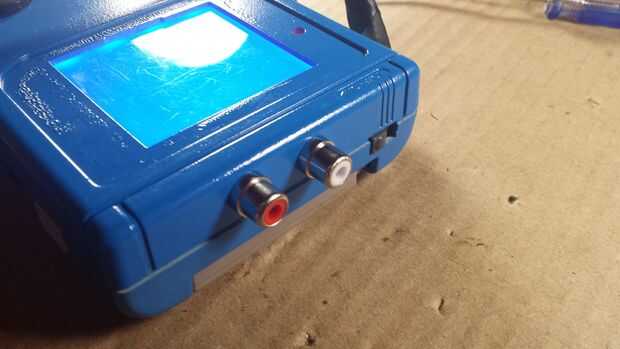

Terminado!
