Juego de operación (16 / 18 paso)

Paso 16: Acerca de circuitos serie y paralelo

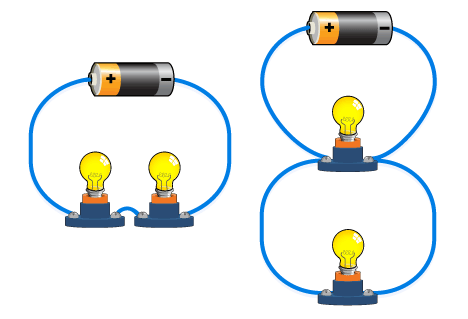

En el paso anterior, se incorporaron dos componentes separados en el mismo circuito-el zumbador y el LED. Cuando dos componentes se incluyen en el mismo circuito, hay dos maneras diferentes que pueden conectarse: en serie o en paralelo. La siguiente figura muestra la diferencia entre estos dos tipos de circuitos.

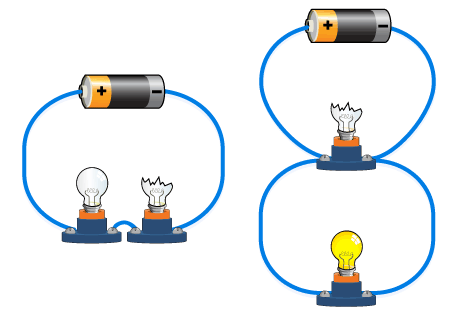

En el circuito de la serie, ambos componentes están conectados en una fila, con electricidad, pasando primero uno luego el otro. En el circuito paralelo, electricidad pasa a través de dos componentes al mismo tiempo. Una ventaja importante de los circuitos paralelos es que si un componente funciona mal, el otro sigue funcionando. En un circuito en serie, cuando un componente se rompe, ambos componentes dejan de funcionar, como se muestra en la figura.
