Paso 7: Cambiar la configuración del dispositivo y pin:

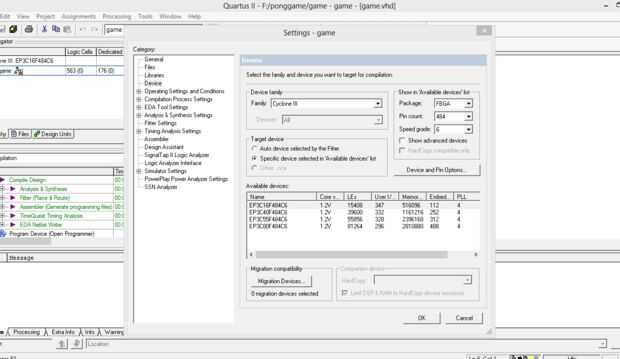

Si usted utiliza otros dispositivos y haga clic en proyecto - > Agregar o quitar archivos de proyecto.
- Entonces una nueva ventana será "abierto".
- Después de haga clic en "dispositivo" en el panel izquierdo de la categoría.
- una opción será ver como por encima de la imagen.
- cambiar la configuración de dispositivo basada en el kit de la fpga. como familia, paquete, cuenta, grado de la velocidad del perno.
- Haga clic en Aceptar.
Después de cambiar dispositivo necesita cambiar la asignación de pin
- Haga clic en asignación -> pins.
- se abrirá una nueva ventana como se muestra en el nombre de "planificador de pin".

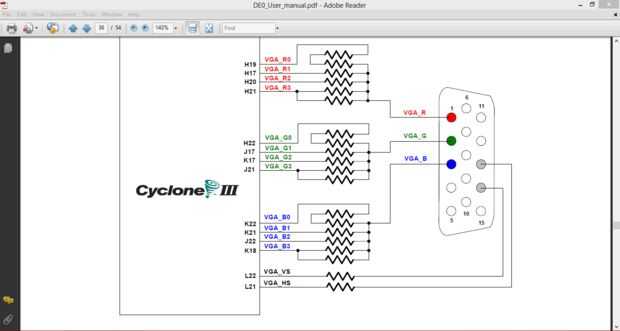

- junto con el kit tienes un archivo de pdf de manual de usuario. abrirlo y buscar la entrada y salida nombre de pines utilizado en el proyecto como pins de la vga, alfileres de botón, interruptores de silde.
para button_l y button_r seleccionar los botones
para reset y start seleccionar interruptores deslizantes.
para seleccionar otras salidas salidas vga.
Nota: después de programar el hacer kit la diapositiva reset interruptor tan alto al funcionamiento del proyecto. Si el interruptor de reinicio es baja entonces va reajustando continuamente no vemos la salida.
- continuación, escriba los nombres correspondientes pin de io en la ventana de planificador de pin.
- Haga clic en proceso - > Activar pines IO vivo.
- Luego, cierre la ventana de planificador de pin.
