Juego de Pong de matriz de LED de bi-color basados en Arduino (2 / 5 paso)

Paso 2: Construcción del matriz de LED Arduino bicolor Pong juego

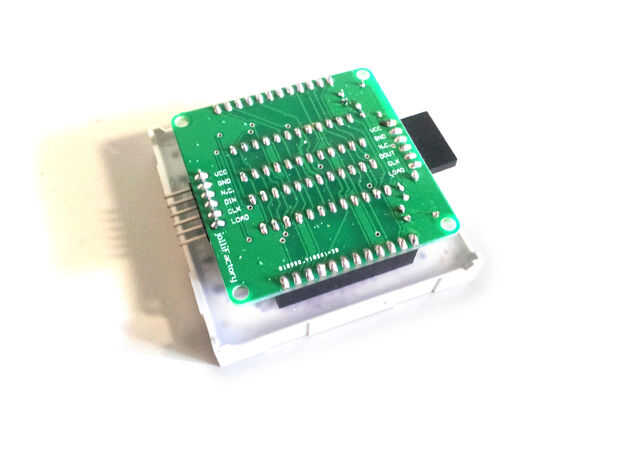

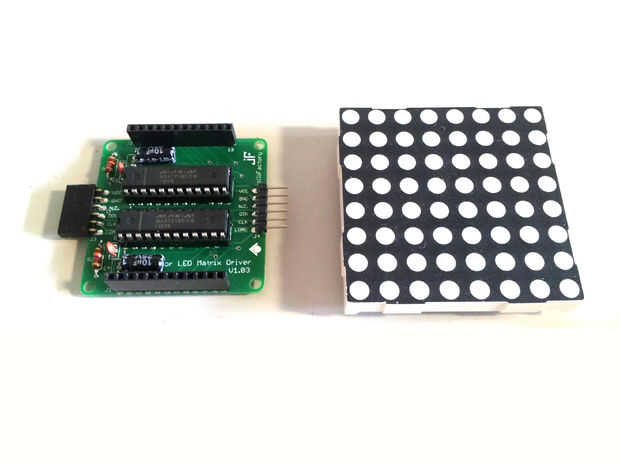

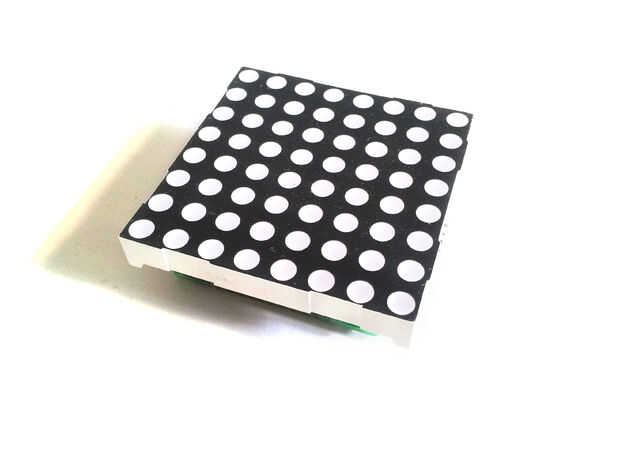

Construirá una matriz de LED dos juego de Pong largo aquí impulsado por un Arduino Nano. Este proyecto utiliza dos de los kits de módulo de controlador de matriz de LED de bi-color (rojo y verde) de jolliFactory. Cada uno de estos módulos utiliza dos MAX7219 Display Driver ICs para controlar una matriz de LED bicolor. Los ICs son excelentes porque tienen mucho trabajo apagar el microcontrolador y simplificar el diseño de cableado y la lógica.

Usted puede encontrar este kit de Bi-color LED matriz módulo controlador de aquí

Este kit viene con todos los componentes por-agujero y alguien con habilidades básicas de soldadura debe ser capaz de montar sin mucha dificultad.

Ver el siguiente video de YouTube sobre cómo montar el Kit del módulo de LED Matrix Driver:

Para el audio del juego, que usando un altavoz de 0,5 vatios 8 ohms para ser conducidos directamente de uno de los pines digitales del Arduino a través de un resistor de 100 ohmios. Tono de sonido básicos se utiliza para este proyecto y el volumen del sonido debería ser suficiente para un juego portátil con esta configuración simple.

Un codificador rotatorio incremental es necesaria para manipular la paleta del juego de Pong.
