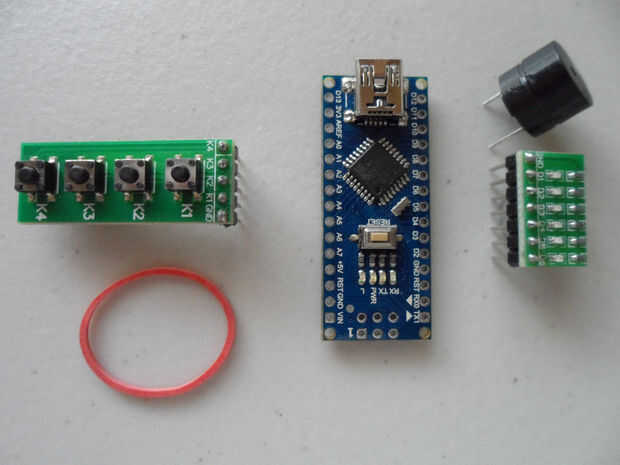

Paso 1: Piezas y montaje
Los módulos LED y botón de clave se pueden encontrar aquí: www.ebay.com/itm/181563923440 (<$ 4)
ZUMBADORES están disponibles aquí: http://www.ebay.com/itm/281280117872 (<$ 2)
Nano 3.0 http://www.ebay.com/itm/131517734419 (<$ 3)
Te recomiendo una pequeña banda de goma para que no tenga que envolver alrededor de un montón de veces para que sea tensa.
Otros Arduinos se puede utilizar, pero puede requiere (o permite) diversos lugares de los módulos periféricos; y como tal perno asignación cambios en el código. El 3.0 de Nano es especialmente bueno como hace para un monte pequeño, fácilmente sostenido y operado con una sola mano.

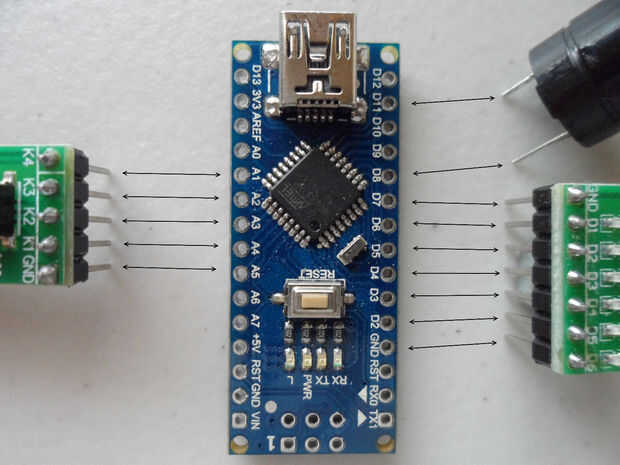

Asamblea se realiza simplemente tapando en los módulos y asegúrelo con la cinta de goma. El timbre sólo funciona si la polaridad está conectada correctamente. Por favor tenga en cuenta que es (+) se inserta en D8 y el (-) a D11.
Los pernos del módulo clave K4-K3-K2-K1-GND entran directamente A1-A5. Ver imagen de arriba.
Los pines del módulo de LED GND-D1-D2-D3-D4-D5-D6 ir directamente a D7-D6-D5-D4-D3-D2-GND respectivamente.
