Juego de Split-Flap basados en Arduino

tenemos una gran tradición de vacaciones holandés llamada sinterklaas (5 de diciembre, esto es lo que la Santa de Estados Unidos se basa en). Para los mayores "no creyentes" hacemos sorpresas. El propósito es comprar un pequeño regalo pero hacer una genial "sorpresa" alrededor de él. Aquí mi arduino juego basado en Split-flap que hice como sorpresa.

Hice esto para mi sobrina de 15 año de edad que estaba pidiendo regalos muy caros, así que pensé que haría que su precio un poco más consciente :-)

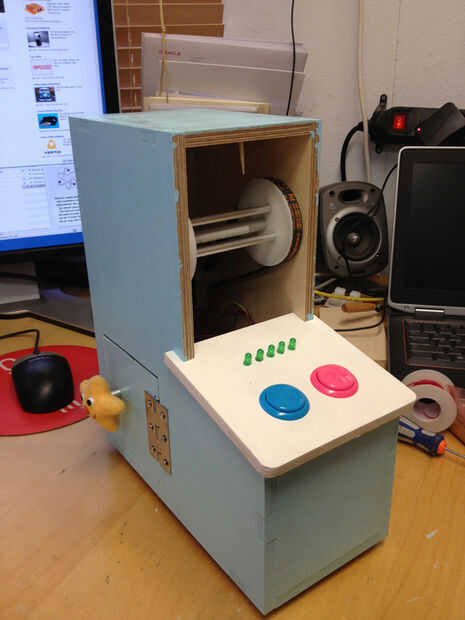

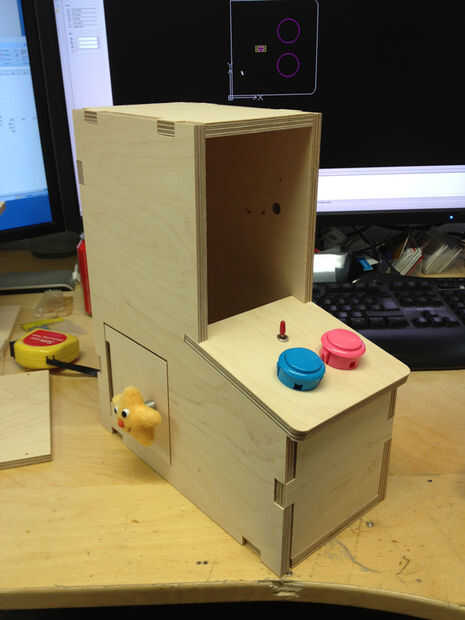

La caja de madera y todos los componentes de la pantalla Split-flap fueron hechos en mi máquina CNC. Solía plástico grueso 2mm molino las tarjetas 36 en la pantalla. Las ruedas con las tarjetas y las poleas para el cardwheel y paso a paso motor fueron molidos de izquierda sobre bloques de espesor. Había molido una polea de 10 dientes (XL037) para el motor paso a paso y una polea de 40 dientes para el cardwheel, me da una ración de 4:1 y con mi 1.8 grados por motor de paso, esto me da un montón de precisión para asegurarse de que mostrar buenas cartas. Construir en mi código de arduino que fácilmente puedo cambiar el offset para cada tarjeta de fino calibre. Tuve que hacer esto, como no todas las tarjetas de mi donde iguales de tamaño.

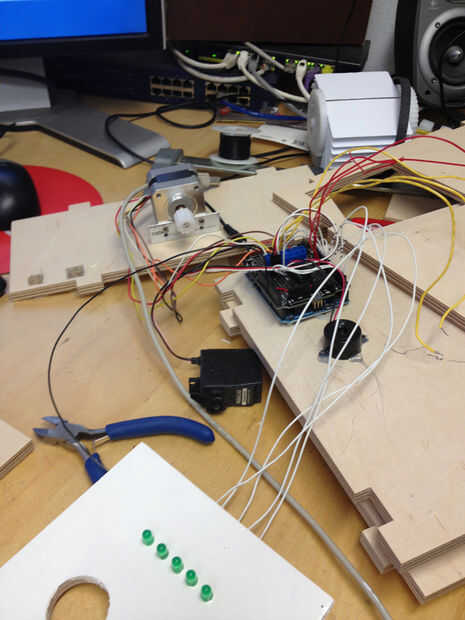

Arduino (ONU) utilizada para ejecutar todo esto fue probado a sus puertos de la entrada-salida de límite 15 :-)
-5 clavijas para los LEDs de la puntuación
-4 pines para el control del motor paso a paso, vía ULN2003a
-1 pin PWM para servos bloquear o desbloquear la puerta lateral
-1 pin PWM para altavoz piezoeléctrico para que podamos hacer algunos sonidos
-1 eje para interruptor micro alinear el comienzo de las tarjetas de
-2 pines para el botón inferior y superior

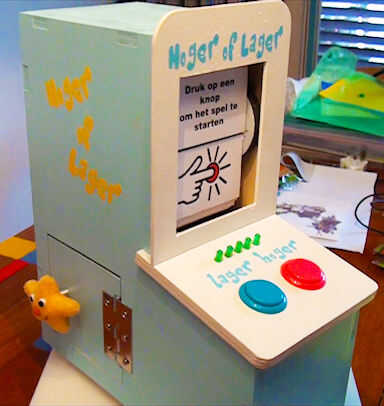

Aquí un vídeo del juego en acción:
http://www.youtube.com/watch?v=xvAR5b2KjYs

Si le sucede a ser holandés (o al menos entender ese idioma), también puede ver la versión holandesa del vídeo :-)

Actualización: Wow, gracias todos por los comentarios muy lindos! Claramente yo no soy el único que disfruta el sonido y la vista de la pantalla split-flap :-) Así que pensé que sería compartir un video que hice un par de semanas en mi prueba inicial de la pantalla. En algún momento quiero crear 100 unidades, por lo que puedo tener una pared en mi salón de 25 caracteres por 4 líneas para mostrar "cosas" :-)
