Paso 1: Modelización de la corona - parte 1
Recoger un montón de fotos de referencia.
He recogido unas cuantas fotos de la corona y se dio cuenta de que el diseño básico asta se repite en cuartos. Esto facilita al modelo como sólo necesito un cuarto de la corona entera del modelo e imprimirlo 4 veces.
PERO, si el diseño de la corona es único versátil, luego crear el gráfico de vector para la corona entera.
Así que el camino llegaremos a la curvatura de la corona es crear una versión sin envolver, plana de la corona y que vamos a hacer la envoltura en SolidWorks. (Imaginar esas coronas de papel de Burger King)
Primero Mida la circunferencia de la cabeza donde le da la corona a sentarse. Se trata de cuánto debe ser la corona de la aplane.

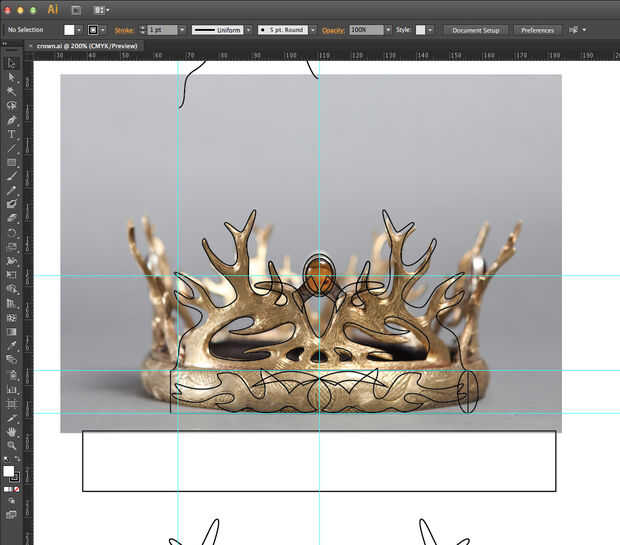

Si está trabajando con una foto de referencia que vas a rastro, redimensionar la foto para que si no embolsados, es la longitud que mide.
En mi caso, estoy rastreando una cuarta parte de la corona, por lo que el tamaño de mi rastro debe ser un cuarto de la longitud que mide.
Sólo necesitaba una aproximación del diseño de corona de Joffrey, así que la curvatura menor de la imagen de referencia no es una preocupación para mí. También ajusté la ilustración vectorial un poco para "aplanar" el diseño.
