Paso 3: Calcular los requerimientos de Hardware
El zumbador de CEM-1203 utilizado en este instructivo se necesita una resistencia así por causa de Arduino. Sin una resistencia, habrá demasiado actual para el Arduino's AVR (Advanced RISC arquitectura) para manejar. Sabemos esto debido a la ley de Ohm, leyendo la documentación del hardware y pidiendo a los expertos.
Ley de Ohm (y variaciones)
voltaje = corriente * resistencia
resistencia = voltaje / corriente
corriente = voltaje / resistencia (nosotros estamos interesados en éste ahora mismo)
Utilizando la documentación del Hardware

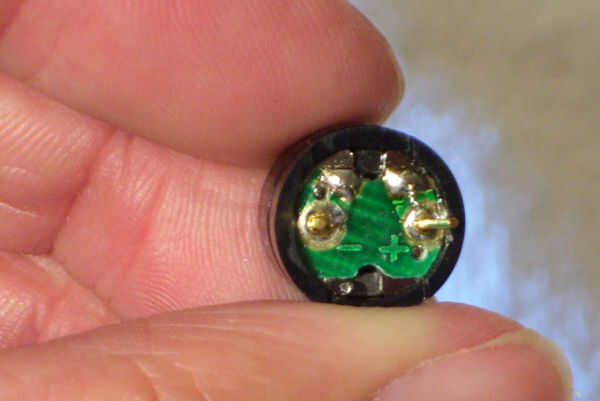

Según la documentación de zumbador situada aquí, la resistencia de la bobina es 42R +-6.3 (más o menos). La máxima cantidad de corriente que puede manejar el AVR Arduino es 40mA, encontrado aquí en el artículo 28.
Preguntando a los expertos
Fue útil preguntas a los expertos que ayudaron a llenar los vacíos. Para rellenar la parte de la tensión de la fórmula, es conocido que la alimentación a través de Arduino es de 5 volts.
La matemática resultante
actual = 5 voltios / 42 resistencia amps = .119a o 119mA (miliamperios)

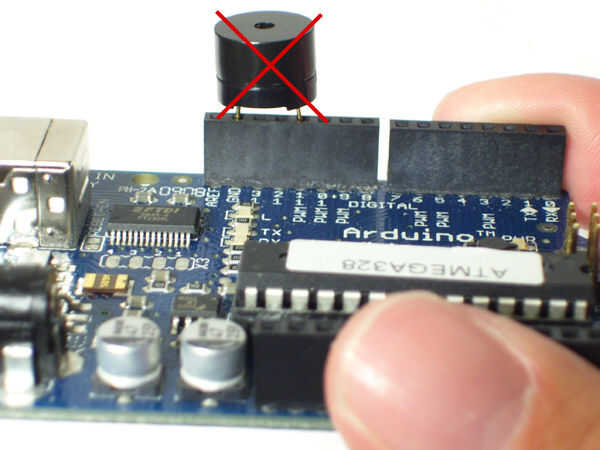

¡ Ay! Hace 79mA demasiado actual para el Arduino. Usando el timbre como este puede dañar a largo plazo de Arduino.
Añadir una resistencia de

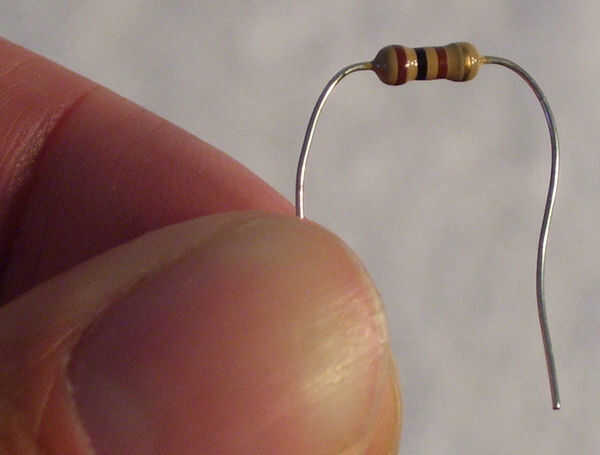

Tendremos que añadir una resistencia de 100R (100,0 ohmios, la 'R' es tratado como un decimal p.ej. 5R5 = 5.5).
100 resistencia resistencia a amp + zumbador 42 amperios resistencia = 142A
5 / 142 = 35.2mA
Podemos trabajar con esto! También, era capaz de usar una resistencia de 330R que vino con mi kit de iniciación de Arduino. Es más resistencia que la necesaria y resulta en un suave zumbido. (Especial gracias a Eduardo para el suministro de la resistencia de 100R utilizada en este intructable!)
Ahora que se dio cuenta de los requisitos de hardware, es hora de conectar las cosas en el siguiente paso.
