Juego inútil (3 / 4 paso)

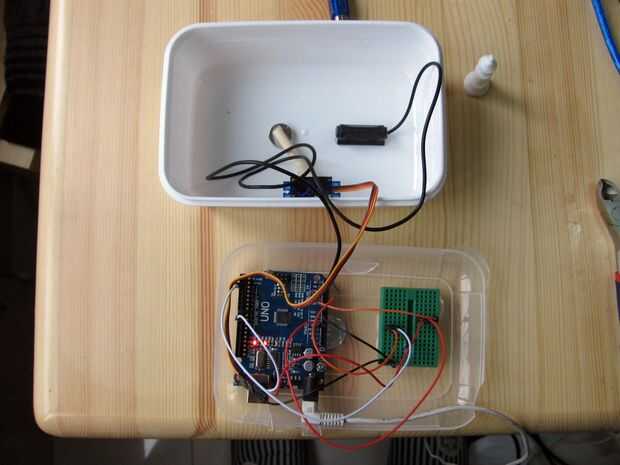

Paso 3: Montar interruptor magnético y conectar Arduino y servo

Entonces hotglue el interruptor magnético (utilicé interruptor de lámina de velocímetro de bicicleta antiguo) centrado uno de los extremos por debajo de una de las plazas juegos.

Enchufe un extremo del interruptor magnético para puertos digitales 2 y también a una 1 k resistencia luego a tierra.

Conecte el otro extremo del interruptor magnético para 5 vcc.

Señal de servo enchufe al puerto digital 9.

Servo enchufe positivo a 5vcc.

Tierra de servo enchufe a tierra.
