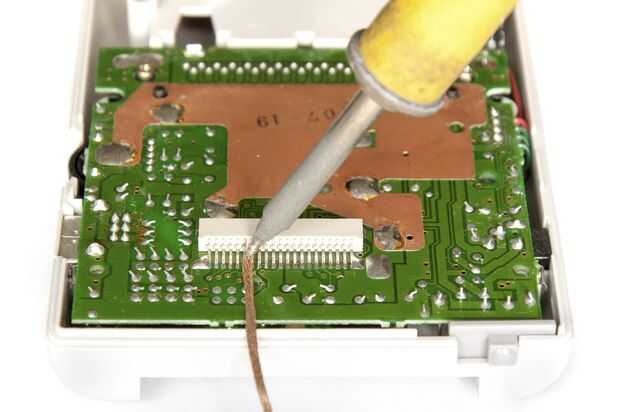

Paso 3: Coloque la trenza la soldadura sobre y entre pines 15 y 16 y aplicar una plancha caliente
Remojar la trenza de soldadura para la soldadura como aplicar la punta caliente. No aplique demasiado calor en cualquier momento, para no dañar la plataforma subyacente. Repita la aplicación de la punta calentada a la trenza de la soldadura hasta que toda la soldadura formando la articulación entre el perno y la almohadilla se ha eliminado ya que puede tomar algunos intentos. Si necesario, utilice una manía o una cuchilla para proporcionar una cantidad mínima de apalancamiento bajo un perno obstinado a levante de la almohadilla y continuar con la trenza para quitar cualquier exceso de soldadura.

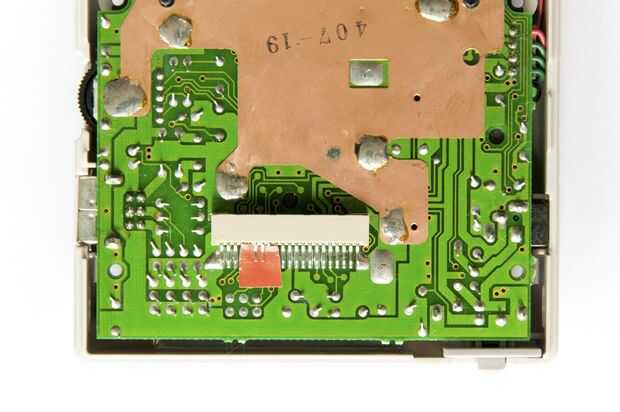

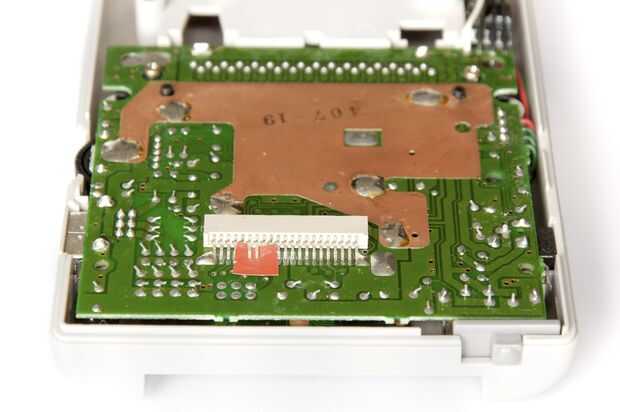

Los pasadores tendrán un minúsculo muelle a ellos cuando el empalme de la soldadura ya no es. Para verificar, deslice un trozo de medio de papel los pernos y sus cojines. Si el pedazo de papel se mueve libremente hasta que golpea la cubierta plástica del conector FFC, listo para el siguiente paso.
Si desea ser rigurosos, puede utilizar un polímetro en modo continuidad, sondeo cada pin y su correspondiente cojín; Si usted oye un "beep" que todavía tienes un corto.
La trenza de soldadura utilizada en la imagen es Fina trenza Super mecha de productos químicos de MG 0,05"(amarillo).
