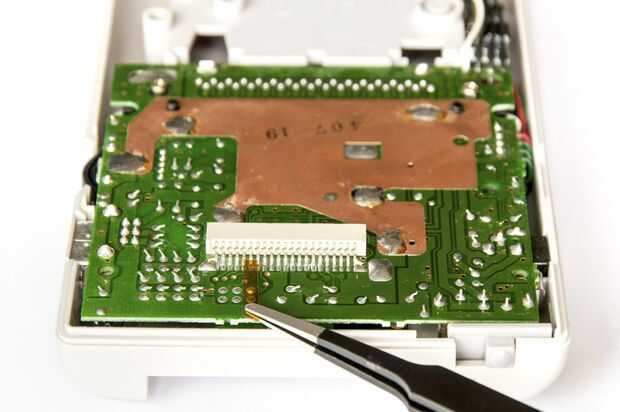

Paso 5: Resbalar-en un trozo de medio de cinta de Kapton® (Polyimide) pines 15 y 16 y sus almohadillas subyacentes
Cinta The Kapton® (Polyimide) se utiliza como barrera en la prevención de la puente accidental de los pernos y sus almohadillas de PCB subyacentes al soldar y en el largo plazo.
Cortar un trozo de Kapton® (Polyimide) su tamaño deseado, pero no más pequeño en anchura que la distancia entre los pines 14 y 17, aproximadamente 1/8 de una pulgada o de 3 mm de ancho.
Es mucho más fácil utilizar pinzas para manejar la pieza entre ellos que con los dedos. Luego, cortar cualquier exceso de longitud.
Las pinzas que se utilizan en la imagen son ESD Vetus-13 y la cinta de Kapton® (Polyimide) utilizada en las imágenes es Saint GobainFuron K350 2mil; cualquiera va a hacer.
