Paso 6: Hacking el juguete de Necomimi

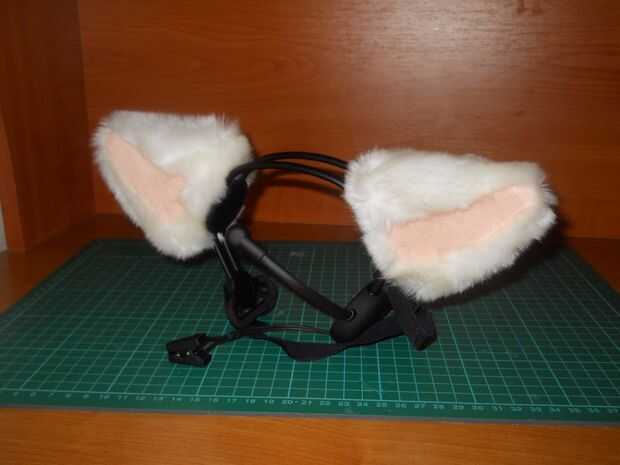

Me encanta hackear juguetes así que compré un Leader detección de juguete llamado Necomimi, que es capaz de mover sus orejas dependiendo de sus ondas cerebrales (atención, meditación). Este es el juguete más inútil que he visto, pero dentro de un pequeño chip que lee las ondas cerebrales, filtra el ruido y da una muy buena señal. Trabaja con el interfaz del UART (serie), por lo que con algunos hacking podemos utilizar Arduinos para leer las ondas cerebrales. El papel de estos auriculares es transmitir las ondas cerebrales sin cables a la Arduino Leonardo. Nadie quiere los cables sobre su cabeza así que creado este cómodo y auricular amigable de usuario.
Vaya downer para ver cómo desmontar y hacer un auricular Bluetooth inalámbrico fuera de él. Siga las fotos también:

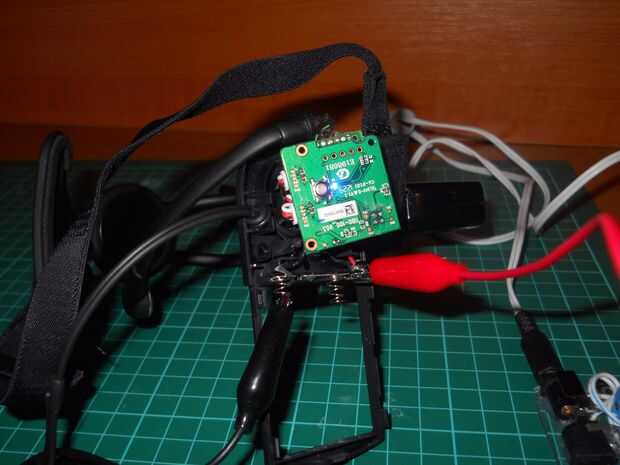

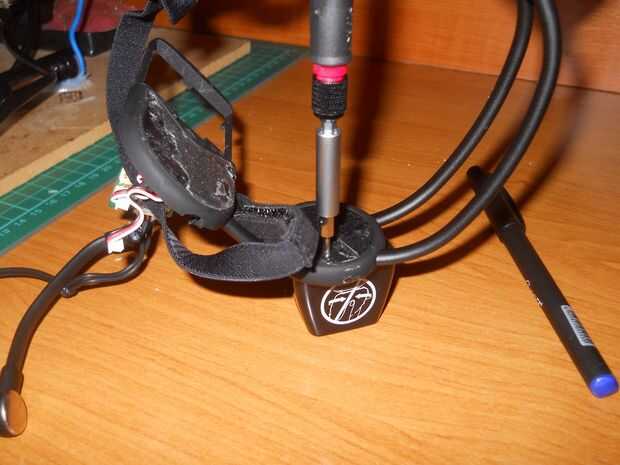

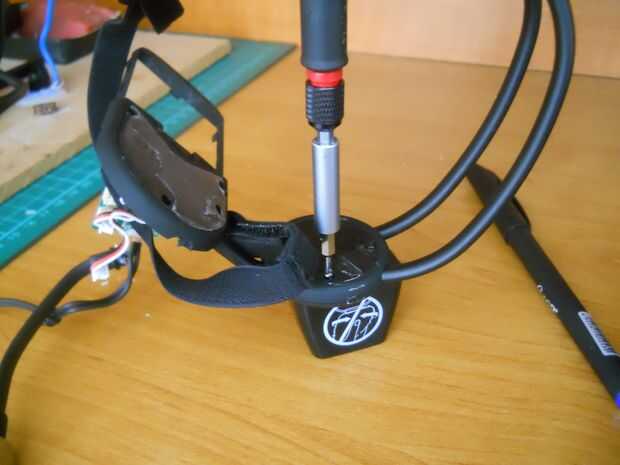

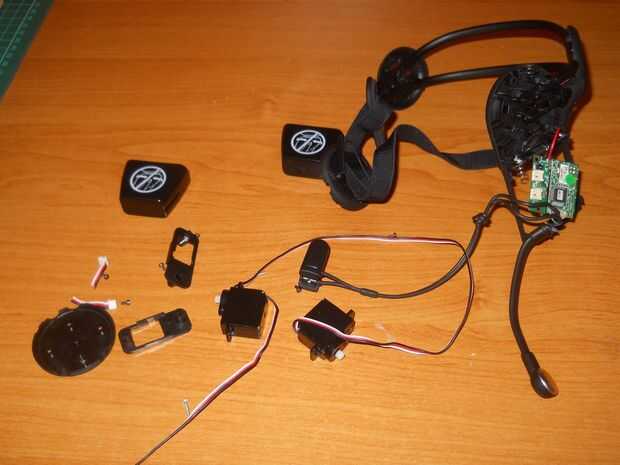

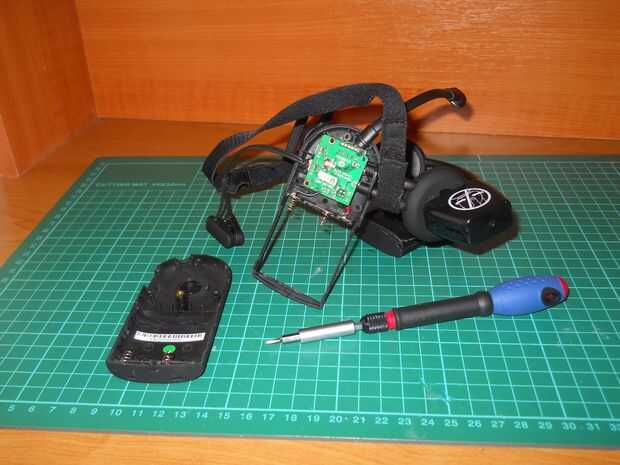

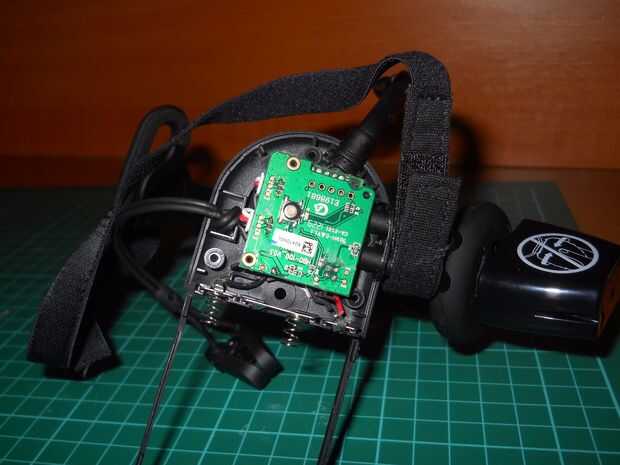

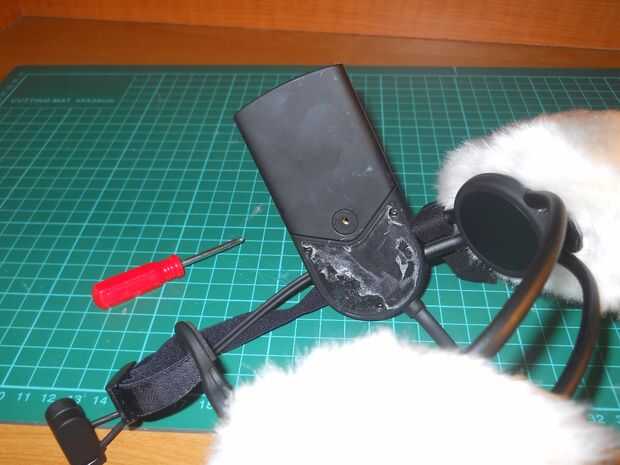

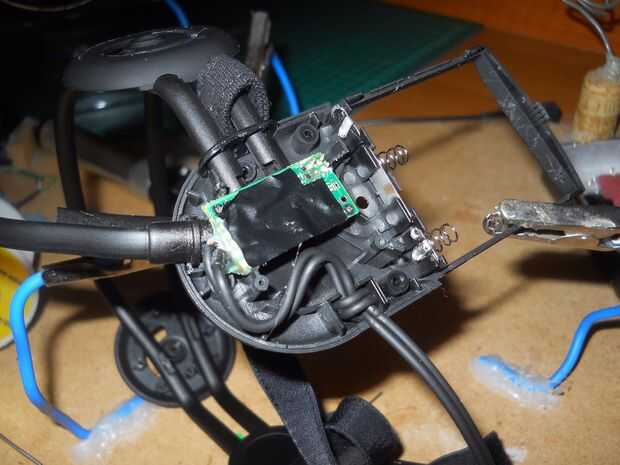

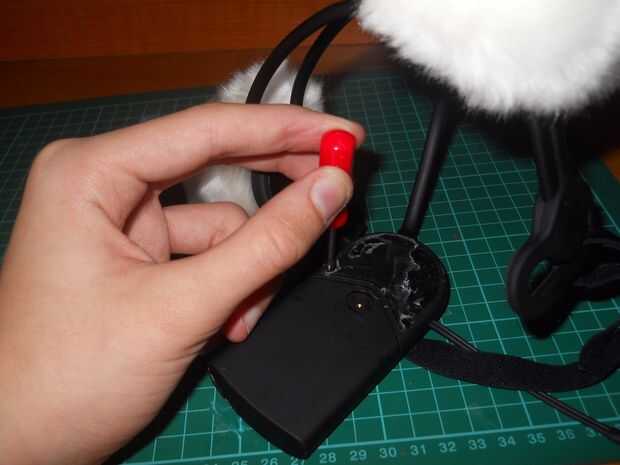

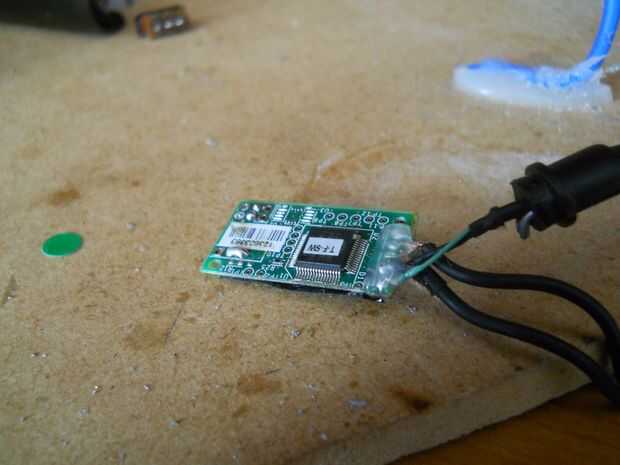

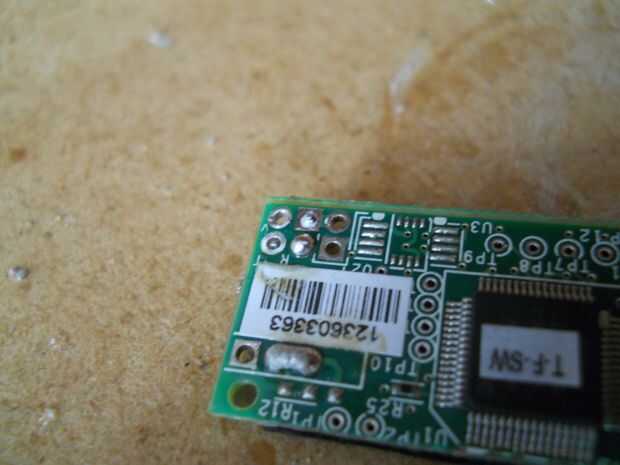

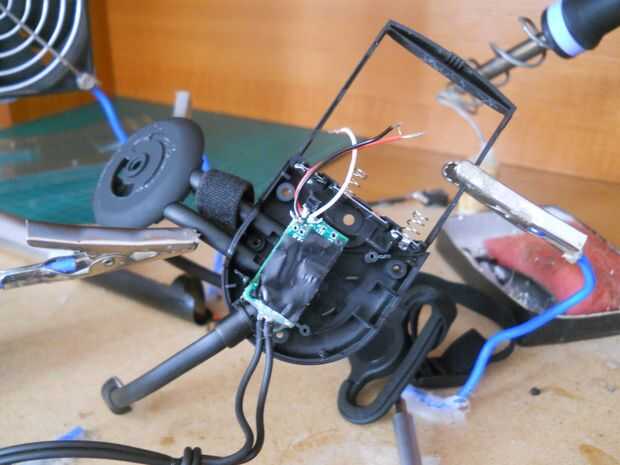

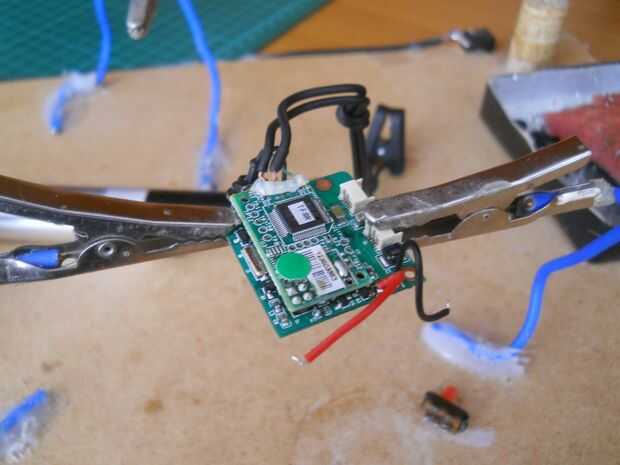

Queremos modificar este juguete de EEG para transmitir datos vía Bluetooth primero desmontar el caso. Los tornillos están debajo de la etiqueta engomada. Retire el adhesivo y la parte posterior del dispositivo y se encuentra dentro de un pequeño circuito. El que está en el circuito principal es el chip de Neurosky TGAM. Esto está conectado con cuatro pernos de cabecera a la Junta del microcontrolador principal así que tomar un soldador y retire cuidadosamente este circuito. Ahora usted puede construir en su propia fuente de alimentación recargable. Usé una batería de iones de litio de 500mAh, un circuito de cargador USB, un paso de 5v para circuito y dos resistencias (100 ohm y 200 ohm) para asegurar una perfecta 3,4 voltios de potencia de la fuente para el chip y para el módulo de Bluetooth. Siga el esquema para construir el circuito que se necesita en el auricular.
