Juegos de azar con pensamientos/Mindwaves (con Arduino) (8 / 13 paso)

Paso 8: Montaje del receptor

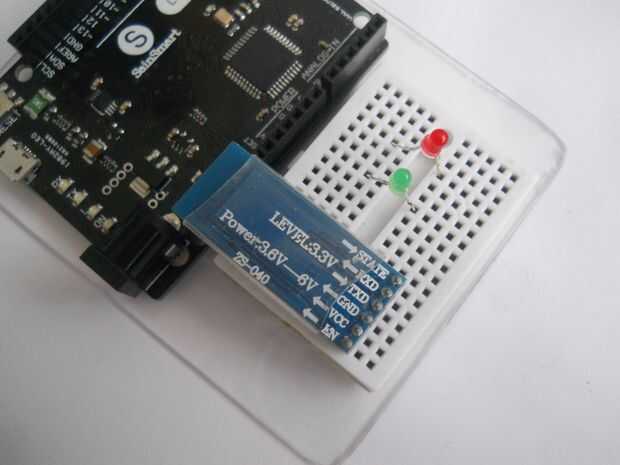

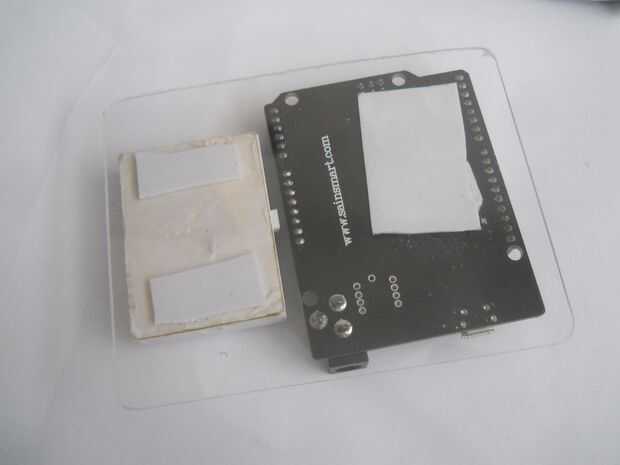

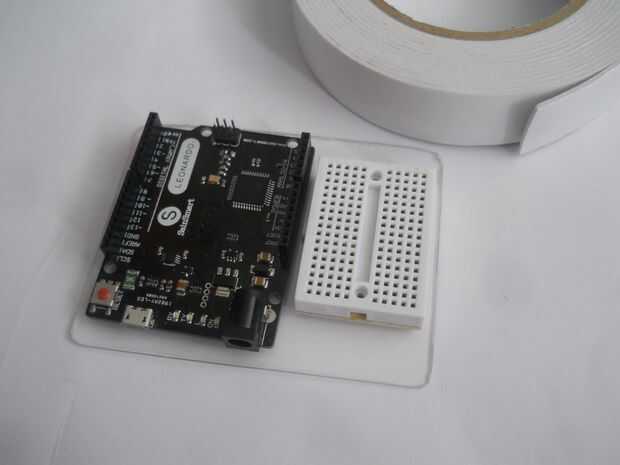

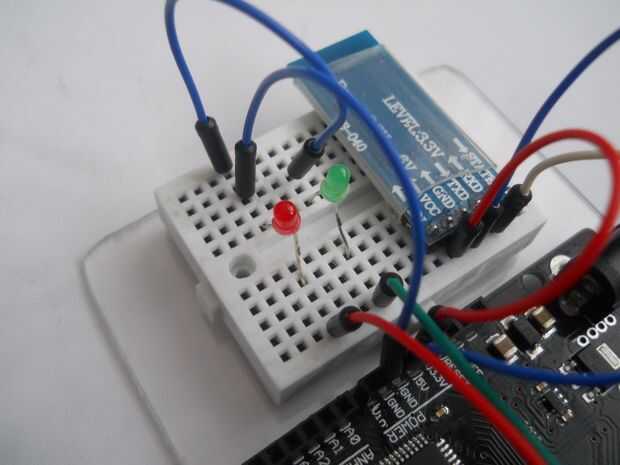

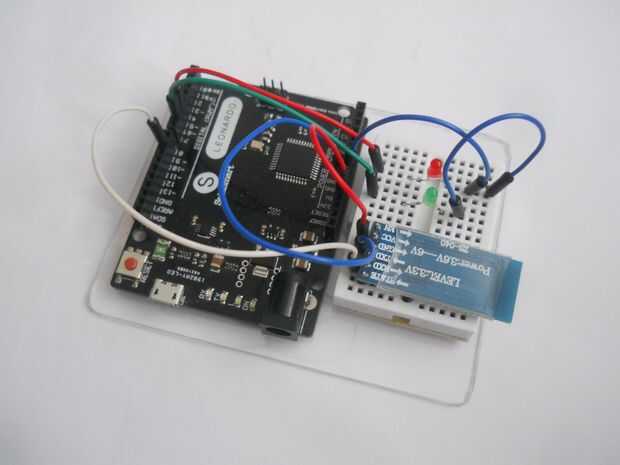

Coloqué todo el circuito en un hobbyglass. Con cinta de doble cara montado la Arduino Leonardo y el protoboard en el hobbyglass luego enchufado en el módulo de Bluetooth y los LEDs. Use aquí el módulo Bluetooth HC-05 que ya está configurado. Uso de algunos cables de puente y hacer las siguientes conexiones:

  1. Arduino Leonardo-5v VCC Bluetooth y cátodos de los LEDs
  2. Arduino Leonardo-GND a GND de Bluetooth
  3. Arduino Leonardo-D9 a Bluetooth-TX
  4. Arduino Leonardo-D5 a LED rojo
  5. Arduino Leonardo-D6 al LED verde

Eso es todo ahora debe escribir un código o descargar la mina en el paso siguiente.
