Paso 4: El Hardware parte 1: el láser
![]()
![]()

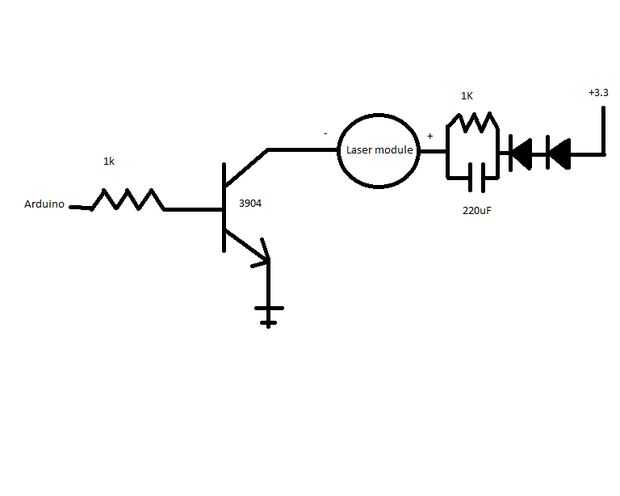

Figuring out el joystick no es ningún misterio, es solo un barato USB joystick enchufado en mi cine en casa PC con un cable de extensión USB (fue 15' cable y tiene un concentrador USB integrado en el extremo funciona como un repetidor). El cañón de fotones es despedido por un simple botón en la parte posterior (usted puede tenerlo pulsado para disparar a una velocidad de 5 disparos / segundo) y el punto en la pantalla donde ver naves espaciales alienígenas! ¿Pero cómo recoger el cañón de fotones montado torrecilla? Los lasers. Decidí usar un láser infrarrojo. Si decides ir por este camino, recuerde mantener la energía de su láser muy por debajo de niveles seguros de ojo, según lo definido por la FDA. Esto es algo extraño, pero un láser invisible se considera ojo seguro 10% de la dosis en que la persona promedio representa un 50% de posibilidades de incurrir en daños en todo. Usé un arduino para cambiar el botón disparador a un pulso de láser de 5Hz, limitado a 1 ms en. Yo también limitada la potencia de salida de mi láser con el circuito siguiente (haga clic en la imagen adjunta debajo de éste). Esto es para garantizar que incluso en el caso de una falla, el láser no puede atascarse en la posición ON. Quiere esto porque, a diferencia de un láser rojo, un láser de infrarrojos es invisible y no puede decir que se supone que parpadean si uno brilla en sus ojos. El láser que estoy usando es un módulo de láser de 5mW IR ordenado de digikey.

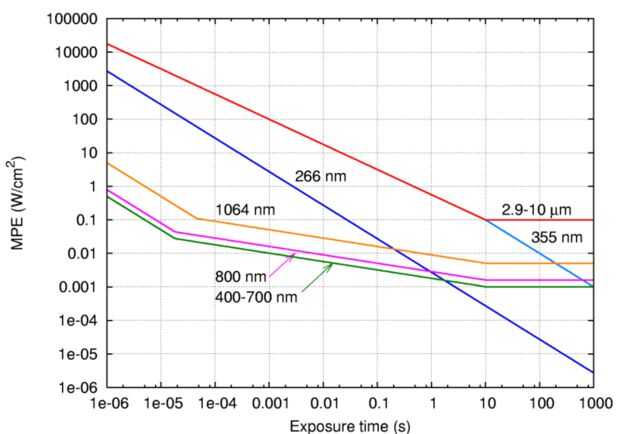

Esto nos pone en el tiempo de exposición .001S si nos atenemos a su ojo en el frente del laser (crece en el área de la parte delantera del láser, por lo que disminuye en intensidad), y el tiempo aumenta mucho el rayo diverge hacia la pantalla (donde el área es de. 8cm ^ 2 y el número de energía que utiliza es.006. Nota que este número es para clase 1 MPE, que significa que es 10% de la dosis a la que tiene un 50% de posibilidades de incurrir en daños.
Si esto te molesta, no hay problema. Stick con un láser visible! El hardware que he esbozado aquí funciona bien con cualquier color de láser, sólo tendrás que fijar el umbral del sensor superior para bloquear la luz de la habitación y cualquier color proyector está lanzando.
