Acerca a un regulador de tensión. Necesita tener al menos el voltaje regulado más 2/3 más para el funcionamiento básico de un regulador. Es decir 5 más 4 es igual a unos 9 voltios el mínimo para obtener una salida regulada constante de un 7805. También necesita la corriente de tu fuente al igual por lo menos dos veces tanta corriente como su circuito necesita. ¿Por qué? Muy poco corriente en igual regulación pobre. El regulador va a perder su tensión de referencia.
Un buen punto de partida está sobre dos veces el voltaje y la corriente del circuito. Así para un regulador de 5 voltios, una fuente de 12 voltios 1.5 amperios está bien. 12 voltios está en la parte baja de una buena reglamentación estable, pero con 1,5 amperios, es una buena alimentación para un gran muchas cosas. Cada uno hizo uso 5 a 10 miliamperios. Cada servo utiliza unos 20 miliamperios. Cada motor 20 a 50 miliamperios y así sucesivamente. Un amperio es 1000 miliamperios.
Un Led de potencia es una gran manera de controlar su poder. Uso una talla estándar Led con un 460 a resistencia de 1000(1k) ohmios conectado a través de la alimentación y tierra. Se oscurece y parpadear un poco cada vez que algo como un servo motor arranca y eso es normal. Si el led permanece débil luego que tenga algo malo. No tener suficiente energía hará. Reguladores a cerrado o acto divertido si no tienen suficiente voltaje para operación estable.

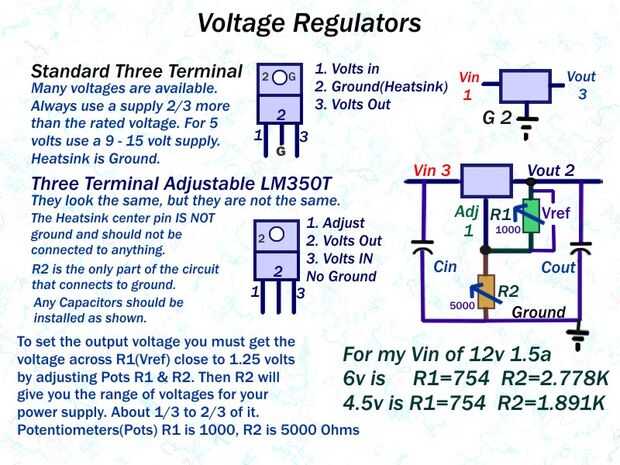

Reguladores ajustables tienen el mismo aspecto como cualquier otro regulador, pero no son lo mismo. Lea la documentación. No tienen ningún conector de tierra. El perno de centro 2 y el disipador de calor no son de tierra y no deben conectarse a cualquier cosa. En regulador LM350T 3 amp R2 sólo se conecta a tierra. En el circuito R1 conecta a voltios y a pin 1(Adjust) y R2 conecta pin 1(Adjust) y a la tierra. Se establece su voltaje de salida de ajuste R1 y R2 hasta llegar cerca de 1,25 voltios a través de R1. Luego R2 le da el rango de tensión de su regulador con su fuente. Puede ser divertido para que funcione si tu fuente de voltaje o corriente es demasiado baja. Mira mi R1 en 754. R1 gama depende de cuán grande es la diferencia entre su alimentación y su tensión de salida regulada. Ver las fotos.
Los reguladores hacen de cargadores de batería. ¿Qué es un cargador de baterías? Es el voltaje de la batería de cerca de 1.5 veces con suficiente corriente a la batería que carga. Muy poco voltaje o corriente y la batería se acaba cree que una carga. Como una batería de coche sólo necesita unos 16 voltios, pero tiene sobre 10 o más amperios que un cargador para él. Voltajes más altos con baja corriente son cargadores de goteo. Juguetes con control remoto suelen tienen baterías de dos o más células. Cada célula es de 1,2 voltios. Sólo añadir y multiplicar por 1,5 para obtener la tensión inicial. Utilice una fuente que es dos o tres veces la corriente de su batería y tienen un cargador para ella.
Carga de la batería requiere monitoreo de la corriente que va en la batería. Cuando usted primero conecta el cargador de la corriente es alta. Cuando la batería alcanza una carga completa, la corriente disminuirá. Simplemente poniendo una resistencia de unos 100 ohmios entre el cargador de plus plomo y el batería de terminal puede usar ley de ohm para obtener su carga actual I = V/R. Puede utilizar un puerto analógico de un control de microprocesador el cargador de batería. Muchas cosas son posibles.

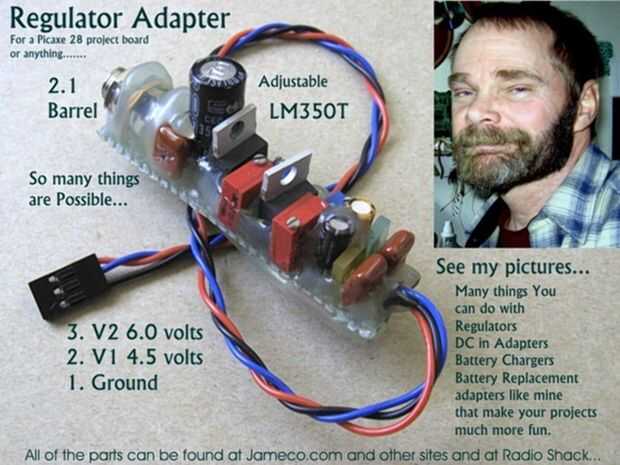

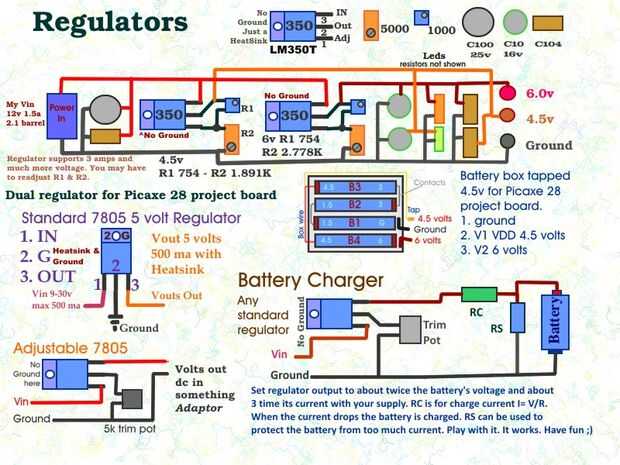

Mi adaptador de batería para mi Junta de proyecto Picaxe 28 hice el diagrama del circuito tan simple como sea posible porque el regulador de 350 se parece a ningún otro regulador. No enganche el pasador del disipador de calor 2 a tierra. Utilizar un disipador térmico si es necesario. Puede que deba reajustar las macetas Si utilizas un voltaje más alto. El 350 es un regulador de 3 amperios por lo que se puede utilizar una corriente más alta también. Este tipo de adaptadores que robots y cosas fáciles de jugar con. Dejé las macetas en que podía usar mi adaptador para otras cosas. Todas las piezas están disponibles de Jameco.com y otros sitios y más en Radio Shack.
Disfrutar de
Steve
