Paso 2: Montaje de la electrónica - el pulsador
(Nota: Lea este Instructable hasta el final antes de. Algunos de estos cables necesitan ir a través de un agujero de la caja, antes de soldar)
En primer lugar, soldar los conectores al escudo MP3 y conectarlo al Arduino. Entonces, abordemos el pulsador.

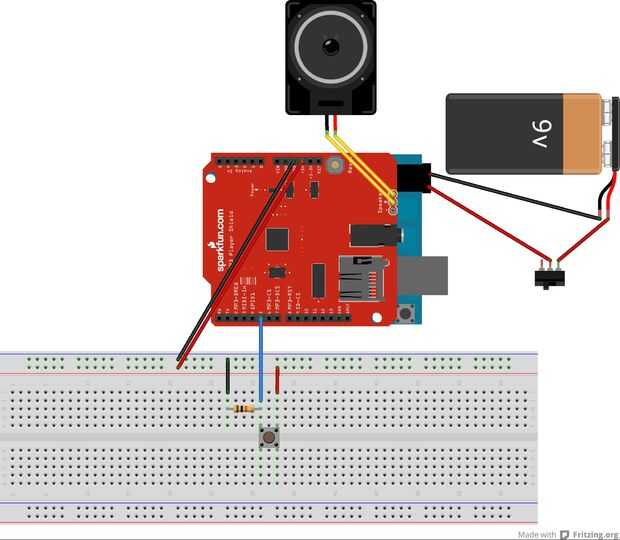

1) el botón conecta el + 5V al pin 5 del escudo, uno de los pocos pasadores izquierda disponibles en el escudo de Sparkfun MP3. un desplegable de 10kOhm conecta el perno 5 en el suelo.
2) seguramente habrá cabida para protoboard en el juguete, lo tienes que soldar los cables y la resistencia en un pequeño trozo de proto board, como se muestra en el cuadro 2. Luego, inserte un trozo de aislante (extrusión poliestireno, cartón,...) entre la pantalla del MP3 y la Junta de proto, para evitar cualquier cortocircuito.

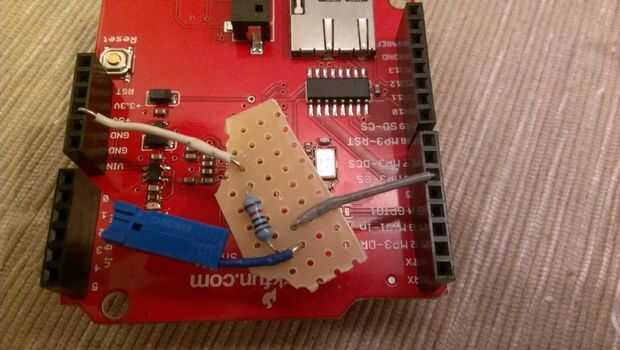

3) Nótese que la conexión de pulsador a la Junta de proto es a través de un conectador de la encrespadura. Esto es opcional, pero es muy conveniente más adelante cuando arreglo la caja electrónica. El resumen final de la tecla se puede ver en la última foto
