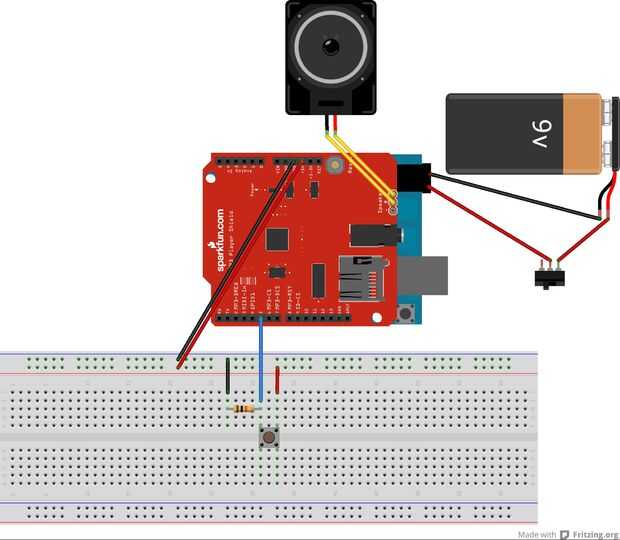

Paso 3: Montaje de la electrónica - altavoz y batería

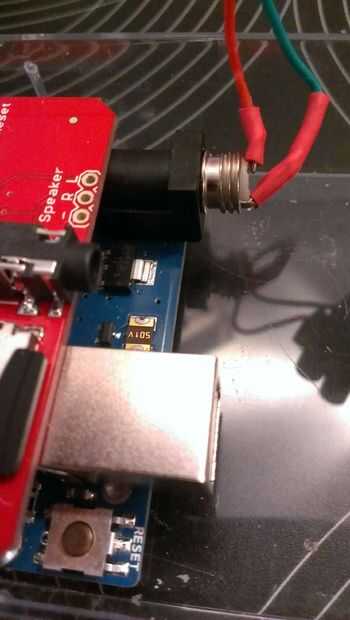

1) porque el espacio en el cuadro de tarjeta de visita era tan fuerte, que tuve que quitar la protección plástica del gato, soldar directamente los cables a los conectores, luego doblarlas para hacer espacio para la batería. Puede que no necesite hacer este si su caja es ligeramente más grande, en la batería un poco más pequeña. Si utiliza el mismo truco no se olvide: el pin positivo es interior, el piso es exterior.
2) soldadura directamente de la tierra de la batería a la toma de Arduino.

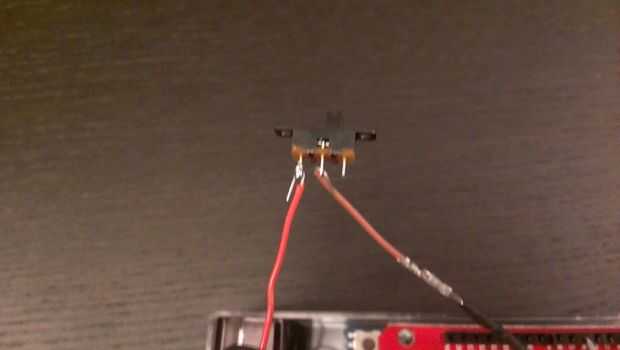

3) Conecte el lado positivo a través de un interruptor on-off. Esto es opcional, pero muy conveniente. Por otra parte, con el fin de ahorrar batería cuando su bebé se hace jugando con el juguete, tendrías que quitar la batería. (Nota: Lea este Instructable hasta el final antes de. este cable tiene que ir a través de un agujero de la caja, antes de soldar)

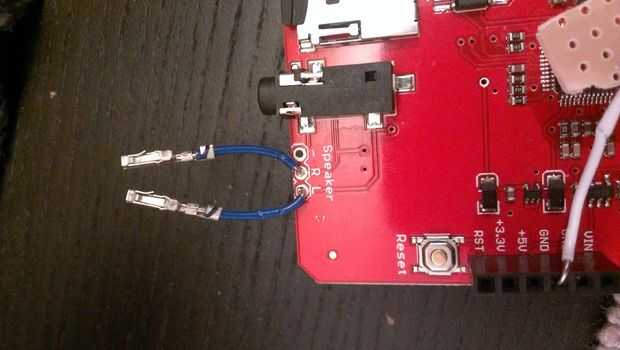

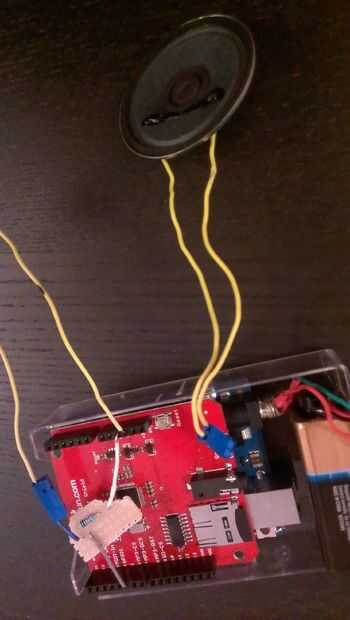

4) Suelde la conexión de altavoces a las conexiones de L y R de la pantalla del MP3. Tenga en cuenta que no utiliza el conector de audio de la tierra
el nombre "-", porque la biblioteca de escudo viene con un modo de "Salida diferencial" que permite más volumen de esta manera. Una vez más, para mayor comodidad, recomiendo usar conectores Molex pero esto es opcional.
