-Sin soldadura/soldado breadboards
-Cables
-Soldadura
-Silicona
-Multímetro
-LEDs
-Tambor juguete
-El chip LM339 (por el esquema del chip):
pote de o una 10 k
o
-741-chip (por el esquema del chip):
pote de o una 10 k
resistencias de 47kohm o dos
resistencias de 100kohm o uno
resistencias de 1kohm o uno
o dos 10mf

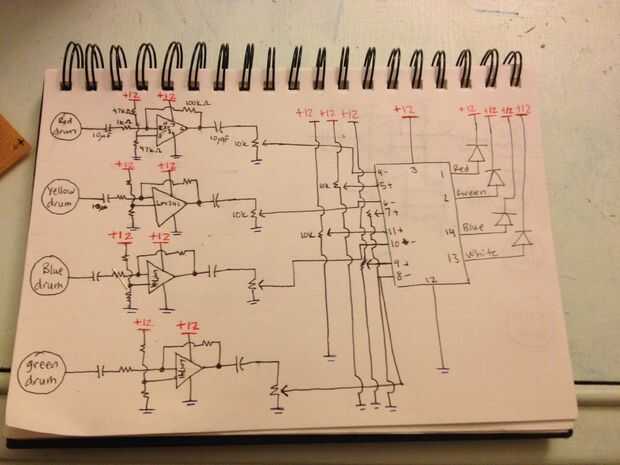

1. construir el esquema de 741-chip en un protoboard.
2. comprobar la placa para ver si todo está en el lugar correcto (preferiblemente con alguien Compruebe si es posible)
3. Compruebe para ver si funciona mediante el uso de la silicona a ver si actual está fluyendo a través de él.
-Si no funciona, compruebe el voltaje a través de un esquema para ver si allí se perdió en algún lugar de cableado.
4. construir el esquema del chip LM339 en la misma placa como su esquema de 741-chip.
5. hacer nuevamente los pasos 2 y 3.

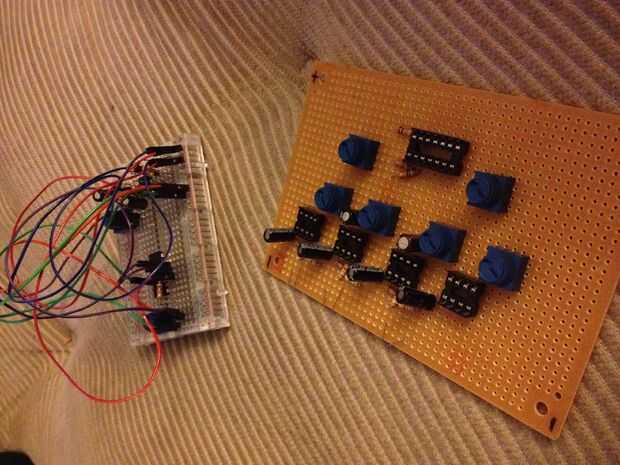

6. comenzar a disposición de sus esquemas en el protoboard sin soldadura.
-Depende de cuántos tambor pastillas que tienes y cómo hombre quieres LEDs conectados a ellos, usted necesita un sistema de uno 741-chip y un esquema de chip LM339 para cada uno.
7. comenzar colocando las piezas sobre el tablero sin soldadura
8. Repita el paso 2
9. comenzar soldar todo junto (Asegúrese de que los chips no son en mientras que la soldadura o pueden quemarlos hacia fuera)
-Asegúrese de que tiene soldadura limpia porque usted no quiere esto para unir a si no se supone que debe ser.
10. abrir la parte eléctrica de su tambor de juguete y tomar una foto de ella para tener referencia de lo que es suponer como cuando ponen detrás juntos.
11. soldar cables a las secciones positivas y negativas que se conectan a cada pad de batería individual.
12. cerrar todo cuando termines.
13. soldadura de los cables sobre las piezas de la esquema donde está sujetando la pieza. (Como lo es en el diagrama esquemático)
-Asegúrate de cruzar los cables no están tocando metálicas porque cuando enchufe en una batería puede soplar todo si tocan cosas que no supone que debe ser.
14. cables para representarlo positivo y negativo de la batería y cualquier pieza que deba acoplarse a los de la soldadura de la soldadura.
15. Suelde los cables tambor a usted esquemas.
16. Suelde el LED a las secciones adecuadas del esquema.
17. soldadura de la batería en esquema.

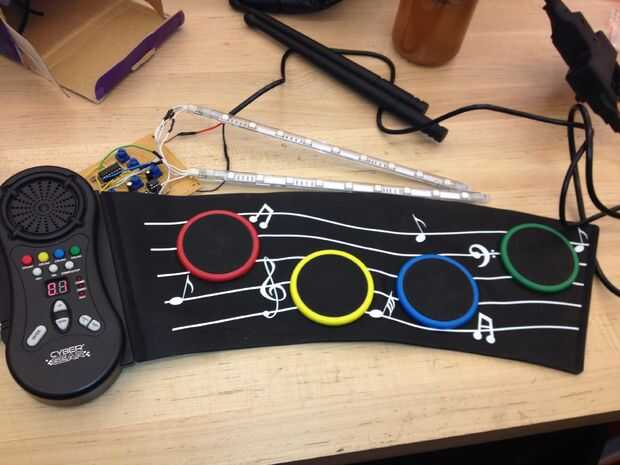

18. Conecte la batería y tambores de vuelta en. Prueba cada cojín y gire las macetas en su tabla para colocar la sensibilidad de los LEDs y la intensidad en que reaccionan al tocar los pads de la batería.
19. entonces estamos listos.
