Paso 4: Las piezas de espiga
Para el corte puede mantener los tacos con un vicio pequeño. Use piezas de aluminio o madera entre clavijas y las tiradas de la prensa para evitar dejar marcas feas.
También, recuerde que esto es un juguete. Después de cortar las espigas cuidadosamente lije las superficies de corte y los bordes con una lija hasta que se elimina totalmente el riesgo de las astillas y bordes afilados.

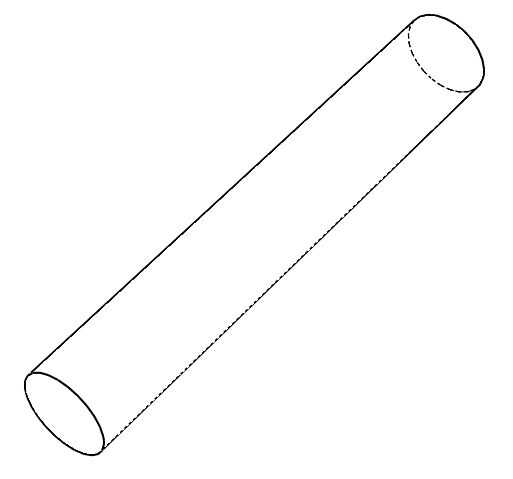

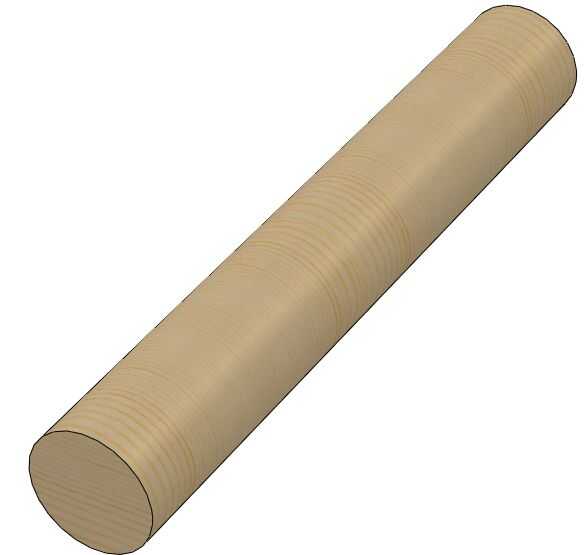

piezas de espiga de diámetro 8mm [0,315"]:
4 x "Tractor de apoyo superior" = longitud de > 70mm [2,756"]
1 x "Eje de la rueda de manejo del Tractor" = longitud > 50mm [1,969"]
12 x "Trailer costilla" = > [4.724] 120mm de longitud
piezas de espiga de diámetro 10mm [0,394"]:
1 x "Eje de mecanismo de dirección de Tactor" = > 87mm de longitud
2 x "Acoplado baranda" = longitud de > 250mm [9,843"]

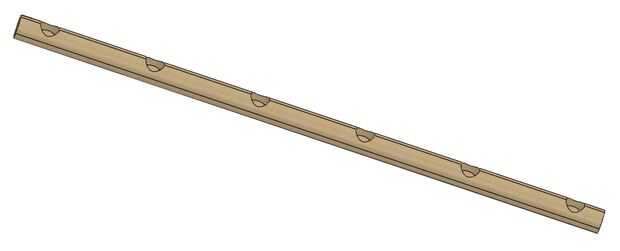

Después del corte, sujete una de las partes "Acoplado baranda" horizontalmente en el vicio otra vez con protectora de aluminio o soportes de madera. Soportes de madera son realmente preferible en este paso, ya que son mucho menos amenazante para el taladro del pedacito en caso de que accidentalmente fuera de la alineación.

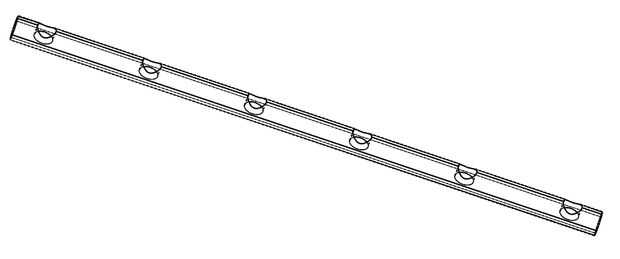

Lugar la parte del pasador exactamente paralela a la mesa del taladro con el nivel. Marque las posiciones de seis hoyos se muestra en el dibujo para "Acoplado baranda". Si está utilizando taladros de propósito general, utilizar el punzón y martillo para crear un guión en el lugar exacto de la perforación. No necesitas hacer esto si tienes taladro de madera que tienen una pequeña parte que sobresale del centro que impide caminar. Confirmar que la pieza sigue paralelo a la mesa del taladro y no se ha movido cuando utilizando el punzón. Ajuste el medidor de profundidad del taladro a taladro 5mm en la espiga. Puede ser una buena idea hacer un agujero de prueba en un trozo sobrante de material del pasador antes de perforar. Perfore seis agujeros.
Repita con la segunda parte de 'Acoplado baranda'.
piezas de espiga de diámetro 25mm [0,984"]:
Las tres espigas piezas con un diámetro de 25mm [0,984"] necesitan un agujero central perforado antes de que usted puede cortar:
Encontrar un pedazo de taco que es por lo menos 50mm [1,969"]. En ambos dos lados planos, marcar la mitad de la espiga con un lápiz. Dependiendo de sus taladros, utilice un punzón para aplicar sangría a la ubicación del taladro.
Abrazadera de la espiga en un vicio con el lado plano marcado arriba. Asegúrese de que es exactamente vertical con el nivel.
Abrazadera de un taladro de 8mm [0,315"] en el taladro. Asegúrese de que el taladro es alineado y centrado con el pasador. Perfore un agujero profundo 10mm [0,394"] en el centro de 25mm [0.984"] pasador.
El pasador de la mordaza y a otro lado a la parte superior plana. Use el nivel para poner la clavija en una posición exactamente vertical.
El taladro 8mm [0,315"] en la prensa de taladro de 10mm de intercambio [0.394"] del taladro. Centro y alinee el pasador y taladro.
Medida de la anchura de la pala de la mano de sierra. Añadir esta anchura 36 mm [1,417"] y esta profundidad del taladro en el centro de la espiga. Por ejemplo si la hoja de la Sierra de mano es amplia, taladro de 2mm [0,079"] 38mm [1.496"] en la espiga.
Ahora corte
1 x "Tractor dirección mecanismo inferior" = > 25mm [0,984"] de diámetro, longitud de 21mm [0,827"]
desde el lado con el agujero de 10mm, seguido por
1 x "Tractor dirección mecanismo Top" = > 25mm [0,984"] de diámetro, longitud 15mm [0,591"].
Por último cortar
1 x "Tractor volante" = > 25mm [0,984"] de diámetro, longitud 8mm [0,315"]
en el otro lado.
Lije todas las piezas cuidadosamente.
