Paso 8: Las partes metálicas
Otras piezas de metal son el tirafondo hexagonal para fijar las ruedas, los tornillos pequeños para sujetar las piezas de enganche y las arandelas.

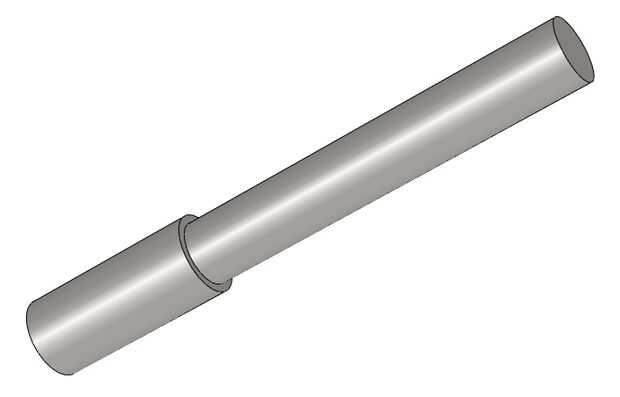

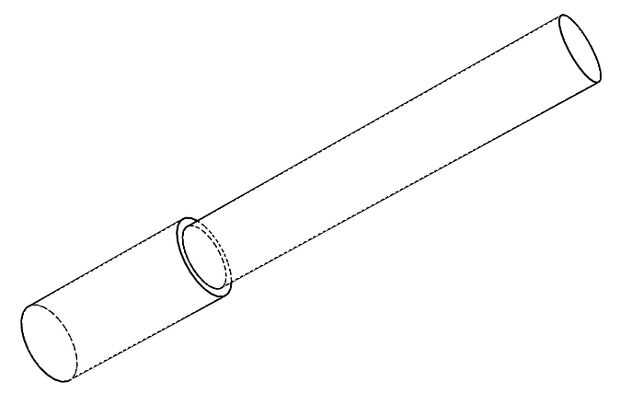

"Perno de enganche de tractor"
Hice el "pasador de enganche de Tractor" de una varilla sobrante de acero inoxidable con diámetro de 6mm [0,236"] en un torno de un amigo.
Corte un pedazo de la varilla que es (i) por lo menos 44mm [1,732"], (ii) tiempo suficiente para fijarse con seguridad en el torno, y (iii) que sobresale por lo menos 35mm [1.378"] de la abrazadera.
Sobre una longitud de 30mm [1,181"] a su vez por el diámetro de la barra de a 4,8 mm [0189"].
Cortar la varilla a una longitud de 44mm [1,732"] con una sierra, y eliminar las rebabas de los extremos.

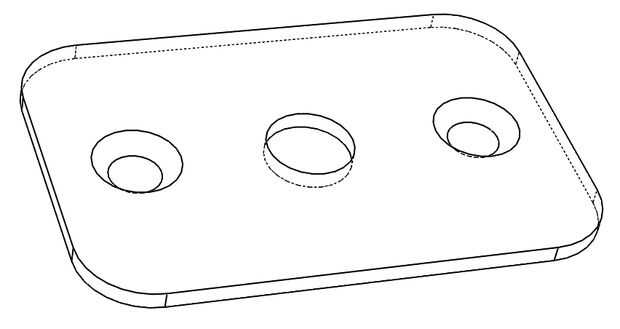

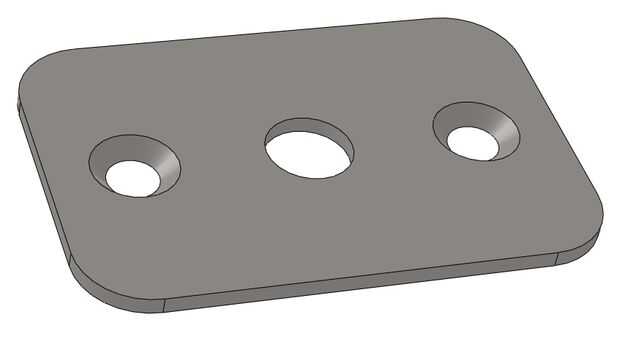

"Tractor enganche"
He hecho esto de un trozo sobrante de metal grueso de 1mm [0,039"]. Debe trabajar casi cualquier metal poco más grueso.
Corte 30mm [1,181"] x 20mm [0.787"] rectángulo y eliminar las rebabas de los bordes con una Lima.
Marque las ubicaciones de tres orificios y sangría con el punzón de centro.
Sujete la pieza en un trozo de madera y perfore pequeños agujeros de aproximadamente 2mm [0,079"] los tres agujeros de la placa.
Cambiar a un taladro de 5mm [0,197"] y taladre el agujero del centro. Este agujero es más ancha que la parte fina del "Tractor enganche perno" y más pequeño que la parte gruesa de la misma.
Cambiar el tamaño de broca taladro que se adapta a tus tornillos avellanado.
Perfore los dos agujeros restantes.
Cambiar a la herramienta de avellanado y avellane dos "agujeros del exterior".
Elimine las rebabas de todas las partes de agujero no fueron avellanadas.

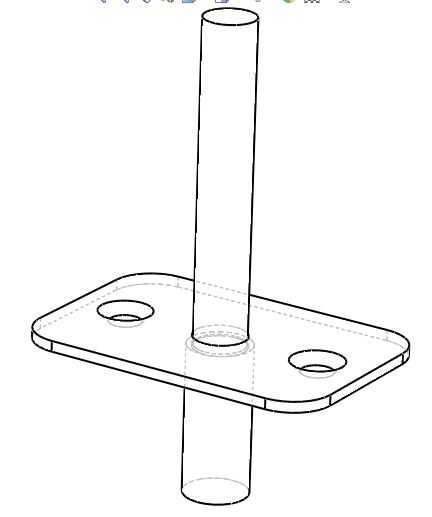

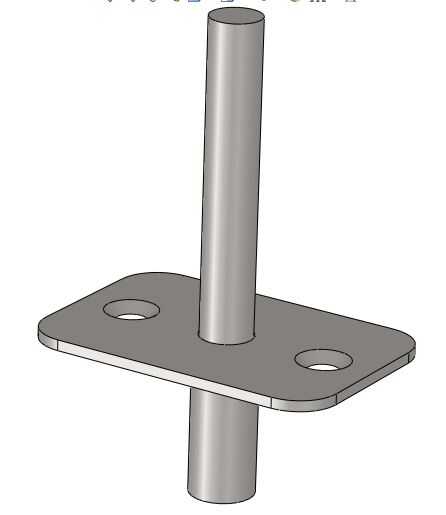

Combinando "pasador de enganche del Tractor" y "Tractor enganche"
Dos aproximadamente 5-10mm [0.197-0.394 "] piezas gruesas de metal que tienen una anchura de unos 12-15mm [0.472 0.591"].
Para obtener mejores resultados, cortados 2mm [0,079"] V profunda en forma de ranura en un lado de cada una de las piezas.
Tomar el "perno de enganche de Tractor" e inserte en el "enganche del Tractor" metiendo el lado con el diámetro pequeño en el orificio central de la parte inferior, es decir, el lado que no es avellanado.
Fijar el conjunto entre las dos secciones en forma de V de las piezas de metal en su vice para que (i) la parte fina del "Perno Tractor que" se está pegando hacia fuera la parte superior por 15-20mm [0.591 0.787 "], (ii) el"enganche del Tractor"está por debajo de la parte superior, y (iii) la superficie de las dos piezas de metal está al ras con la superficie y al ras con la parte superior de la mordaza.

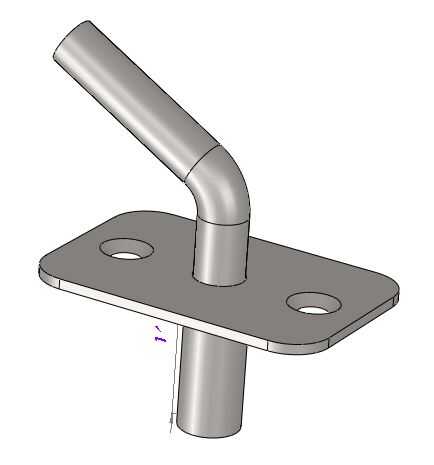

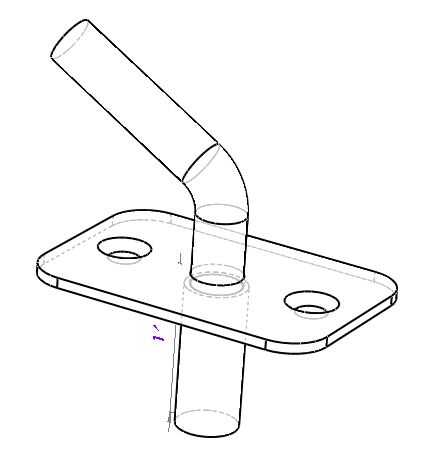

Doblar la parte superior expuesta de "Tractor enganche" hasta que esté en un ángulo de aproximadamente 120 grados como se muestra en el dibujo "curvado pasador Tractor". Puede tratar de poner un tubo de metal encima y doblar utilizando la palanca, o podría usar un martillo de antigua y martillo cuidadosamente lejos. Han doblado la pieza bastante cuando no se deslice fuera "Enganche de Tractor" sin girar mucho.

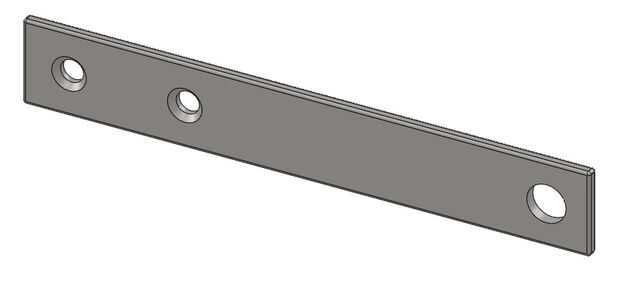

"Enganche"

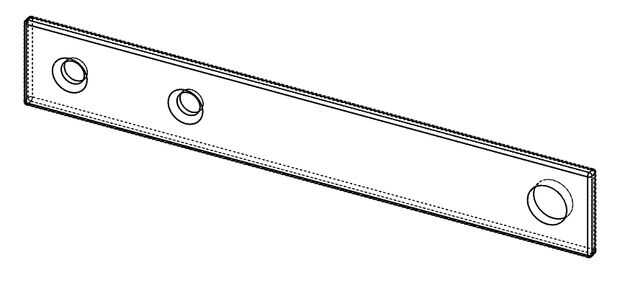

"Trailer Hitch" es una barra de aluminio que es 2mm [0,079"] de espesor y 15mm [0,591"] de ancho y 98mm [3,858"] largo. Dado que la longitud es 100mm no, creo que probablemente fue una pieza sobrante. Sin embargo, hará cualquier barra de similar grosor y longitud.
Si es necesario, cortar la barra a la longitud con una sierra.
Desbarbar los bordes.
Marque las ubicaciones de los orificios que se muestra en el dibujo, luego use un granete guión les.
Coloque la barra sobre un trozo de madera sobrante y perfore pequeños agujeros de aproximadamente 2mm [0,079"] los tres agujeros. Si se utiliza aluminio puede alejarse sin los orificios piloto.
Seleccione una broca de taladro que es de aproximadamente 1mm [0,039"] más ancho que la parte ancha de su"Pin de enganche de Tractor". En mi caso he seleccionado una broca del diámetro de 6,8 mm [0,268"].
El agujero y lo desbarbe.
Cambiar la broca a un tamaño adecuado para sus tornillos avellanado.
Perfore los dos orificios en el otro extremo de la barra.
Cambio de la broca con una herramienta de avellanado.
Avellane dos agujeros, y luego elimine las rebabas de los otros lados.
