Juguetón cachorro Robot (13 / 26 paso)

Paso 13: Insertar las arandelas espaciadoras

Hay algunas arandelas espaciadoras que deben insertarse para que el conjunto de inclinación puede girar sin problemas. La forma más fácil sé insertar estas arandelas espaciadoras es mentira el pan / tilt Asamblea sobre su lado con el soporte de inclinación en cerca de 40 grados cuando el servo tilt está centrado como se muestra en la primera foto.

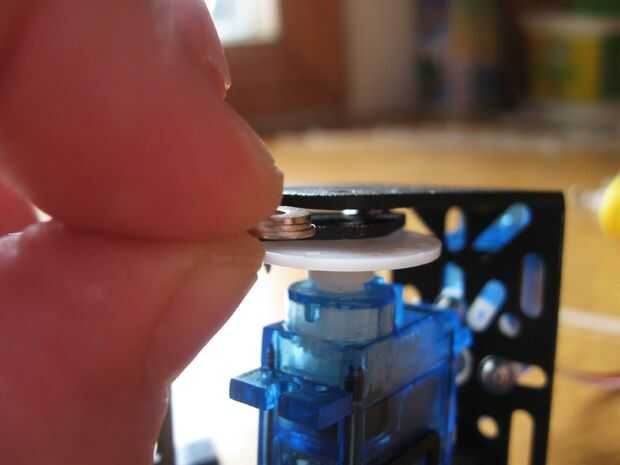

Apile cuidadosamente sus arandelas espaciadoras e insertarlos como mejor puedas con tu mano o con alicates de punta larga, como se muestra en la segunda foto.

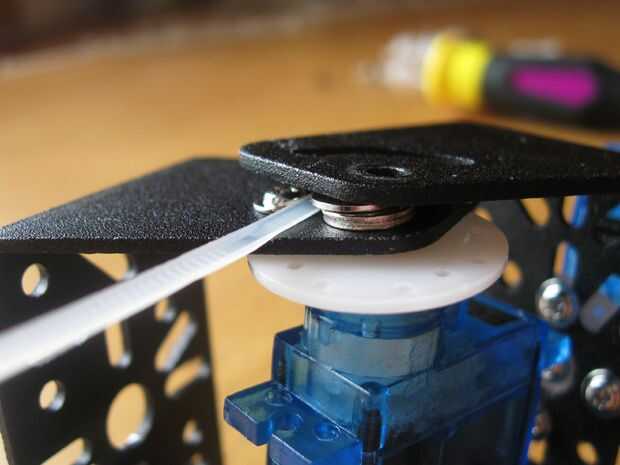

Utilizar una sujeción de cable plástico para empujar suavemente las arandelas en posición como se muestra en la tercera foto. Una vez alinean los orificios son fácil de insertar el tornillo de 2.3 x 10mm a través de los soportes y las arandelas en el eje de salida del servo.

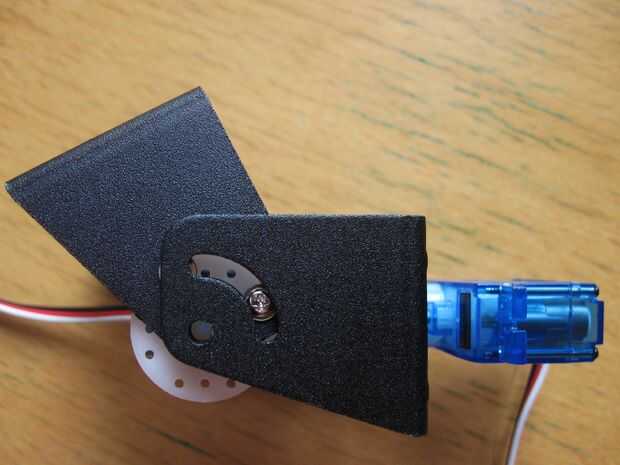

Apriete todo el camino teniendo cuidado de no apretar demasiado y luego retire 1/4 de vuelta. El soporte de inclinación debe ser capaces de inclinar hacia arriba y hacia abajo fácilmente. Afloje el tornillo un poco más si es necesario.

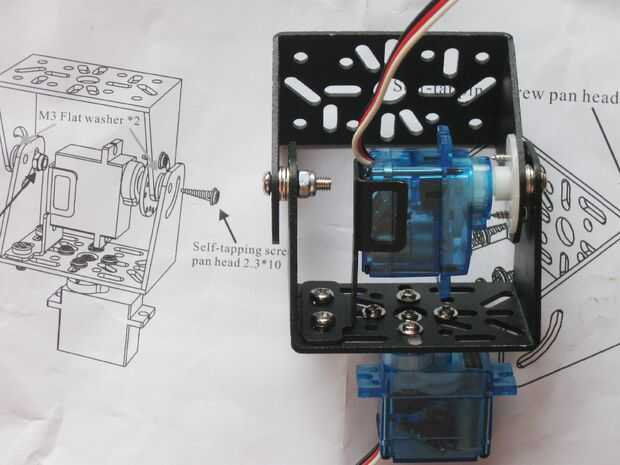

Lo mismo en el otro lado con el 3 x 10mm tornillo y tuerca de nylon en el otro lado.
Nota: La tuerca de nylon debe ser ligeramente suelta para que el conjunto de inclinación puede moverse fácilmente.
