Paso 18: Alambre encima de la cabeza

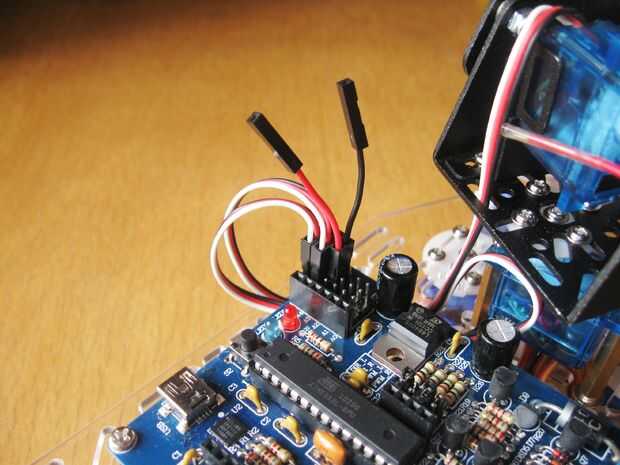

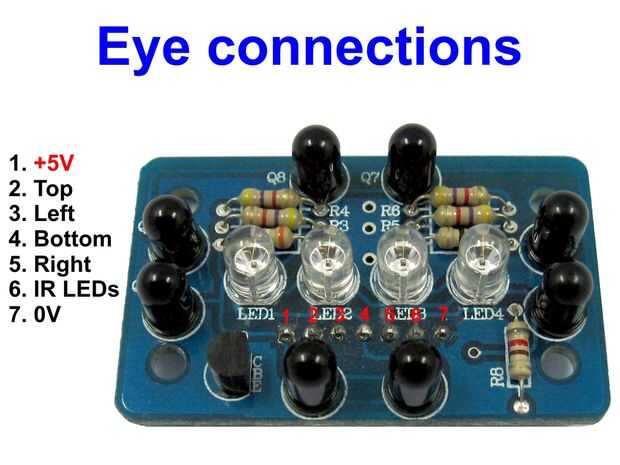

Ajuste pequeño negro y rojo a hembra cables de puente a Vcc y tierra como se muestra en la foto. Estos le proporcionan energía para el ojo infrarrojo del compuesto. Comprobar la tercera foto si no ciertos dónde conectar algo o descargar el manual de mi sitio de soporte . Conecte los cables rojo y negro del ojo.
El circuito de control del motor conecta con el procesador a través de 4 puentes. Retire los puentes en D8 y D10. Dejar los puentes en D7 y D9. Esto nos permite utilizar D8 para controlar los LEDs de IR en el ojo. D10 puede utilizarse para controlar un pequeño altavoz o LED. El circuito de control del motor izquierdo todavía está conectado y puede utilizarse para conducir un motor vibrador pequeño para hacer la cola wag.

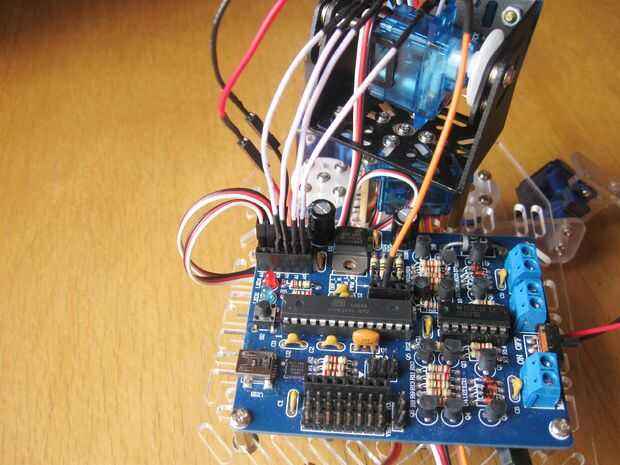

Conecte el alambre puente naranja al D8 y conecte sus 4 salidas analógicas de su ojo.
A0 es hacia arriba.
Se deja a1.
A2 es hacia abajo.
A3 tiene razón.
