Paso 3: Prueba si la unidad funciona.
Si tienes una alimentación similar a la mía le ya tendrá un conector floppy conectado a su fuente de alimentación, en el raro caso de no completar el paso 6 para al menos un conector de disquete y volver aquí.
Vamos a hacer algunos cables con las unidades de disco para comprobar si reacciona el motor paso a paso, y para asegurarse de que tenemos los cables bien enchufados en los lugares correctos.

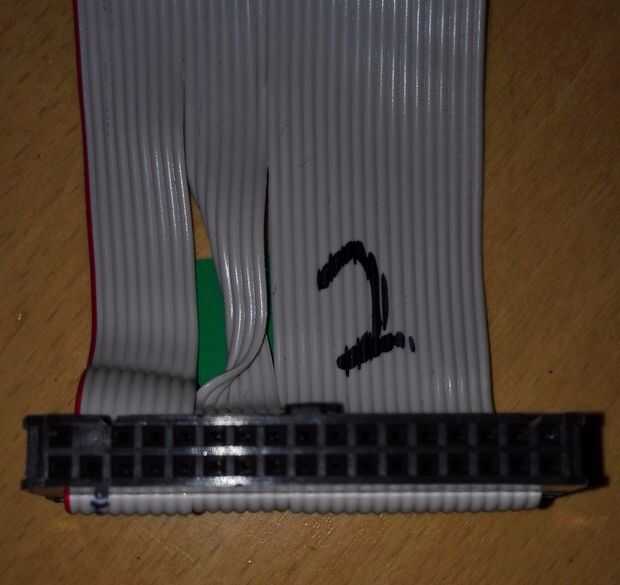

He hecho una foto del cable de cinta que estamos utilizando. Puedes ver que en este cable de cinta un par de cables han sido torcido alrededor, así que tenemos que utilizar pernos diferentes que usted podría haber visto en otros tutoriales.
-Como puedes ver que he marcado los pines en el cable de cinta que necesitamos. Los pernos de cable rojo necesitan estar conectados entre sí para "seleccionar" la unidad, esto básicamente significa que el coche está encendido, listo para su uso. Si usted lazo un hilo rojo entre estos pines y tiene su fuente de alimentación enchufada y funcionando, que una luz deberá encenderse en el disco, si no es así, compruebe el suministro de energía o los cables en el cable de cinta.
-Si se que se conecte y desconecte el pin del cable verde con un cable negro pin que repetidamente, si reacciona te tiene el pin correcto. Ahora desconecte el cable verde.
-Conectar el azul alambre alfileres a un negro. probar el cable verde otra vez, si la unidad se mueve la en la dirección opuesta entonces lo hizo antes, funciona a la perfección.
Si tienes problemas con esto, o usted no está usando el mismo cableado que hago, la segunda imagen muestra qué pins toman que los cables. Analizar lo que se utiliza para conectar los cables de las unidades y tratar de hacer los pasos anteriores con los conectores que usas.
Si tienes todo el camino que debe, usted puede continuar.
