Paso 4: Cableado todo
Las unidades tienen poder y funcionan según lo previsto, ahora nos podemos alambre hasta el Arduino para que podamos probar el software.

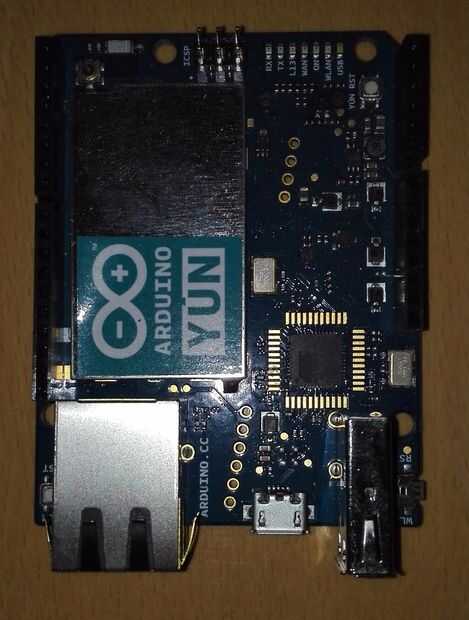

Si usted tiene solamente un coche para esta prueba la forma más sencilla de probarlo es conectar el cable verde al pin número 2 en la placa Arduino y el cable azul al pin número 3. estos 2 pins forman canal 1 (canales tienen que ver con los archivos de música que vamos a utilizar, que llegaré más tarde). Si tienes más unidades para conectar simultáneamente, conecte el otro de verde de conexión a 4 y su uno azul a 5 y seguir contando a los demás.
Al llegar el último pasador numerado en tu placa de Arduino, puede usar los pines analógicos también. Con estos que empezamos contando en A0, así que mire bien donde que la clavija está en tu placa Arduino.
Si aquellos están cableados para arriba que tenemos que conectar cables de tierra - también conocido como negra - al pin GND de Arduino. Si usted tiene sólo una unidad, conecte el cable negro en el pin GND y usted debe ser fino. Si usted tiene múltiples, conecte el cable negro de una unidad en un conector de tierra de otra unidad, conecte eso uno al otro, repita esto hasta que llegó a su último disco, luego conecte este uno al pin GND de Arduino.
Lo tiene todo atado con alambre para arriba, ahora nos podemos mover en el software.
