Jumpwire Jig (2 / 5 paso)

Paso 2: La parte del molino

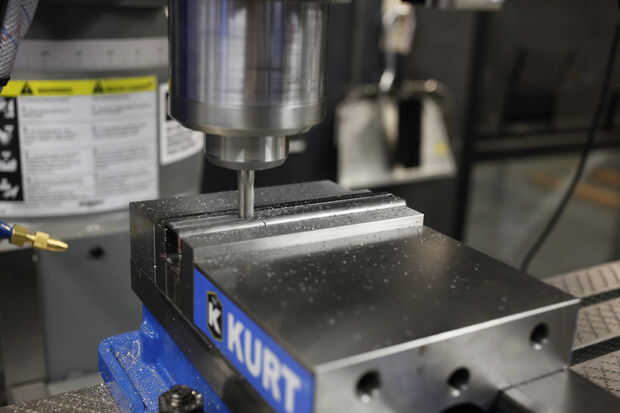

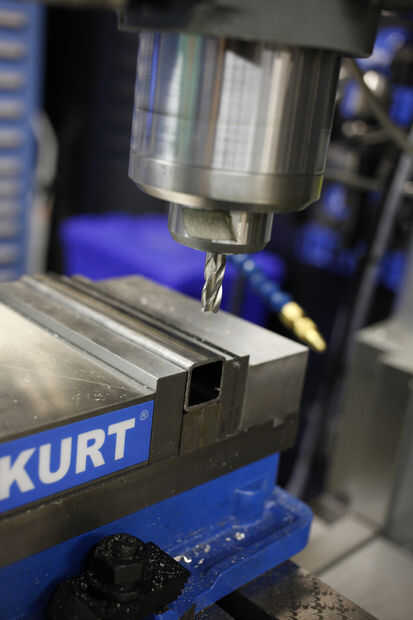

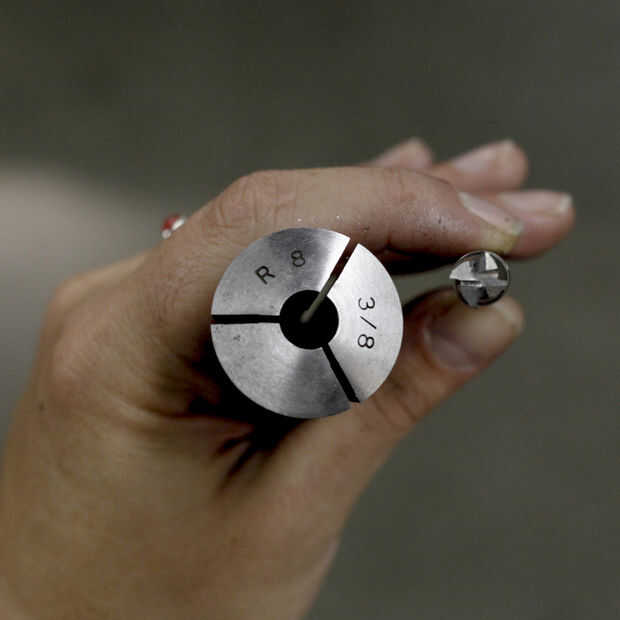

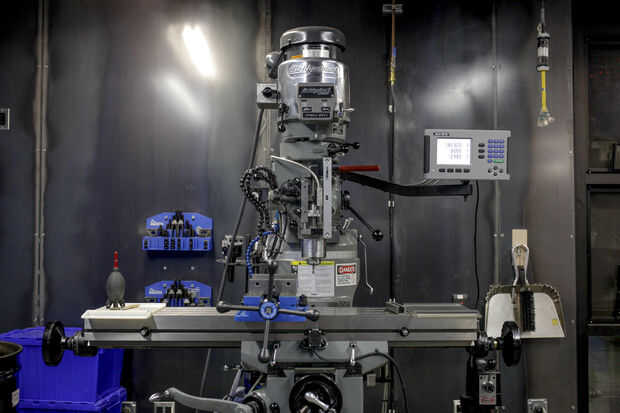

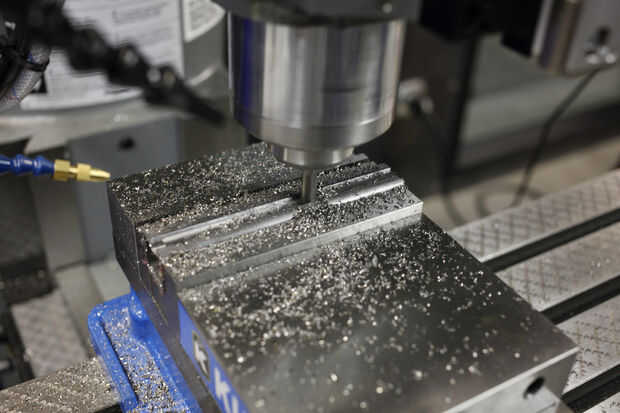

En el taller de Instructables/Autodesk en muelle 9, tenemos una impresionante metalshop con un molino de Bridgeport. Utilizando una fresa de 3/8" y collet, pude hacer varias pasadas y molino un canal fuera de stock cuadrado.

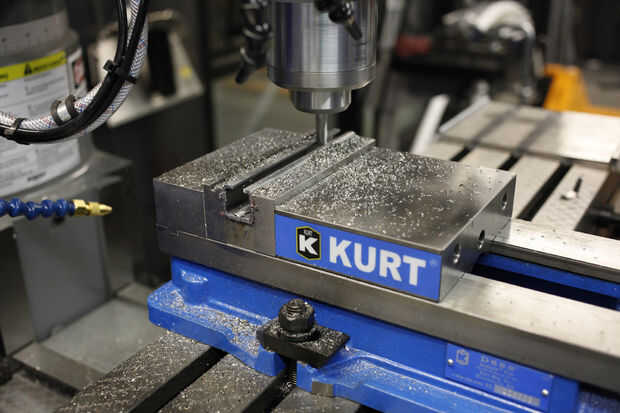

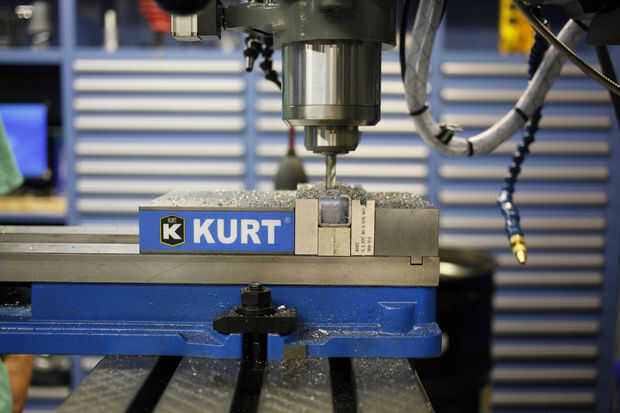

Prendieron la culata cuadrada de 7/8" barras paralelas en el vicio, luego levantó la cama del molino hasta el molino de extremo. Sólo tuve que bajar un poco la pluma.

Configurar una velocidad de poco menos de 1200 basado en la la ecuación de velocidad de husillo: (SFPM x 4) / diámetro del molino de extremo. Que termina siendo (110 x 4) /. 375 = 1175ish RPM - en alta velocidad/alta frecuencia, empecé a molino de mi parte.

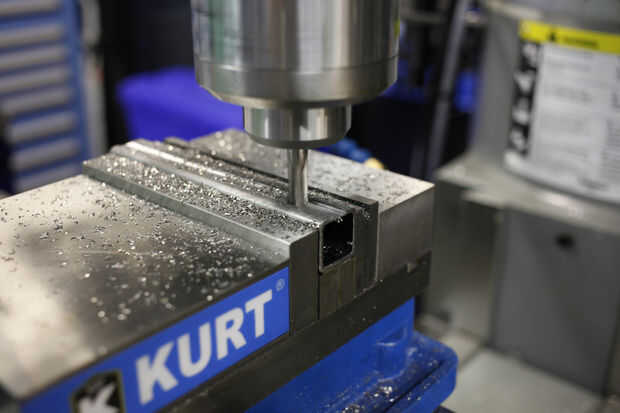

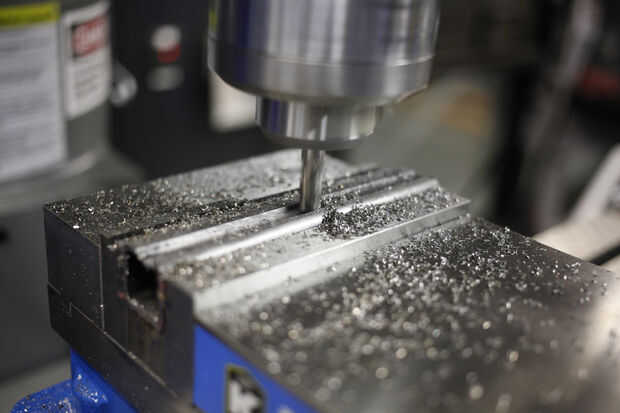

Hice 5 pasadas con el molino, se hunde la fresa en el material unos 30/1000s de pulgada con cada paso.
