Junta de desarrollo AVR (1 / 4 paso)

Paso 1: Elegir el microcontrolador

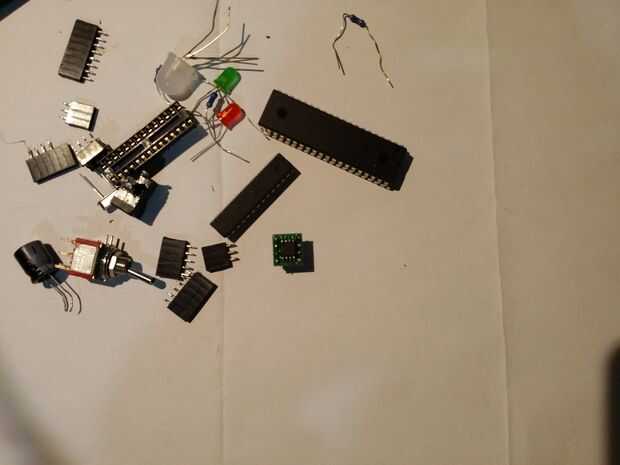

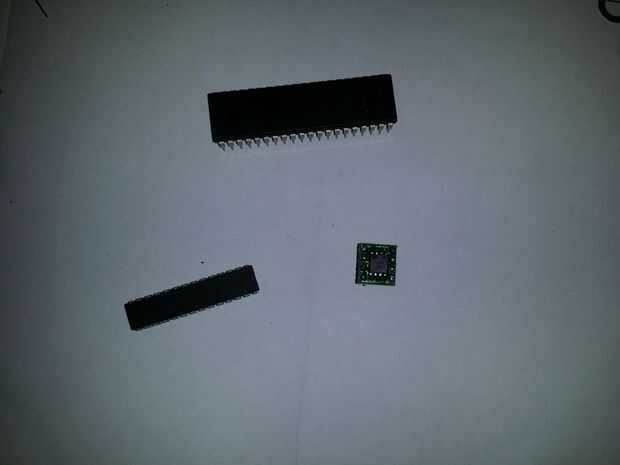

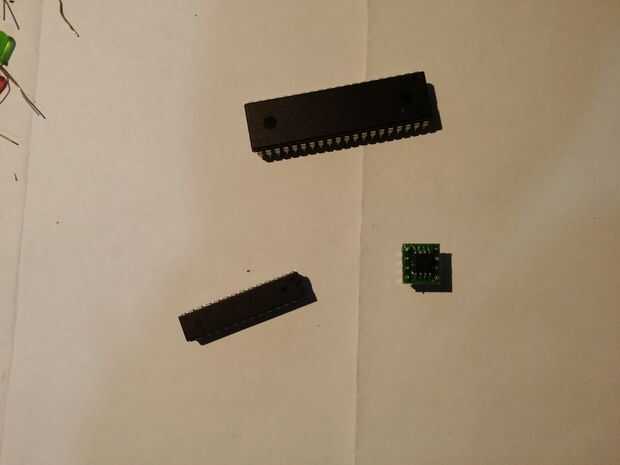

Los microcontroladores que utilizan en este proyecto:

* Atmega328

* Atmega32, 16

* Attiny85, 45

Mi reto era poner los microcontroladores en el tablero algunos cómo a todos los chips y otros componentes conjunto agradables y ser fácil de programar los chips

Administrar la Junta para ser programa de arduino como isp y ftdi

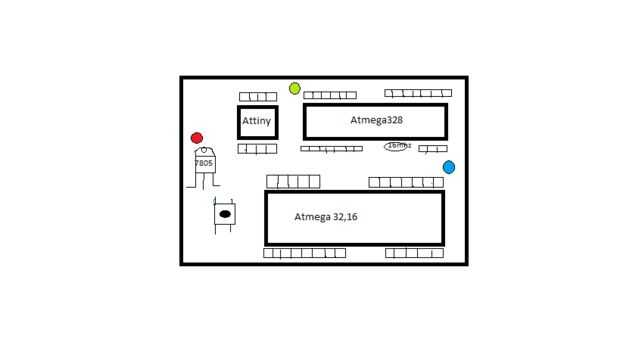

el diseño debe ser algo como la imagen que subí para ti. puedes ver el diseño y los componentes en el tablero.
