Junta de desarrollo de AVR32 en casa (3 / 3 paso)

Paso 3:


Ahora la Junta está dispuesta a conseguir todos sus componentes.
Como se muestra en el águila el valor de todos los componentes son dado que se puede utilizar como referencia durante la soldadura.
IAM sry pero la Junta en el PIC es doran DIFF forma WAT dio en águila.

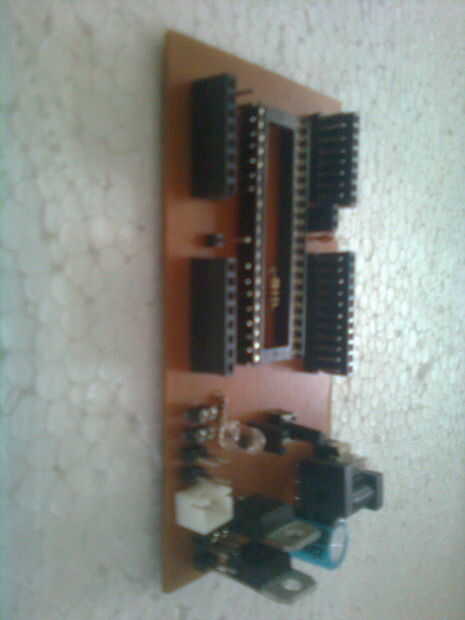

no te compliques, simplemente me he mudado los reguladores (7812and7805) para que u puede Agregar disipadores de calor si es necesario y también agregados pins extra masculinos así que u puede conectar más periféricos boards.ill intente poner fotos si puedo.

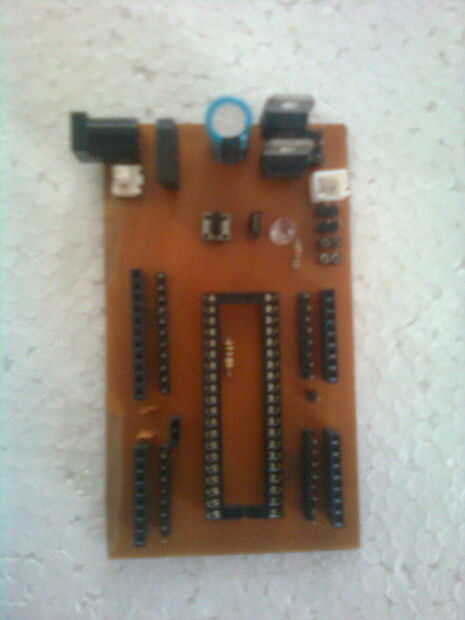

La Junta está ahora completa. sólo añadir un avr 32 o 16 a él y disfrute.
cualquier duda por favor comenten y me ayudar con cualquier problema que podría haber hecho con un saber
