Junta de desarrollo de microcontrolador de Atmel DIY (2 / 5 paso)

Paso 2: Soldadura de la tira de famale encabezados a la placa de circuito

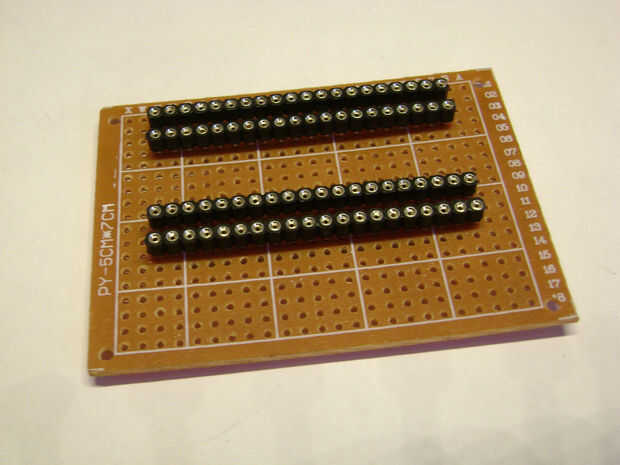

Romper las tiras de Rúbrica femenina en la misma longitud que el microcontrolador y colocarlos en la placa de circuito asegurándose de que el espacio es el mismo que el microcontrolador.

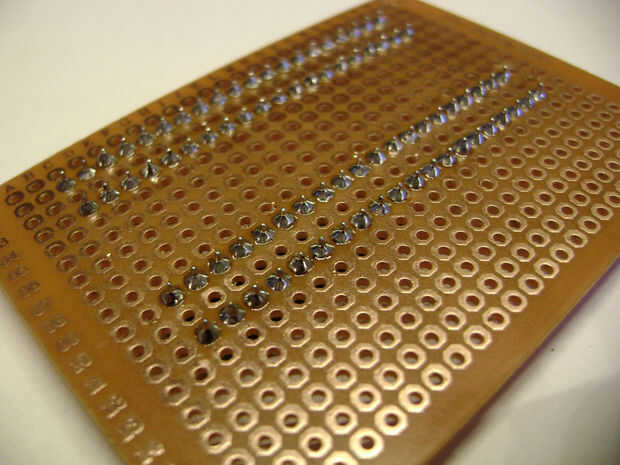

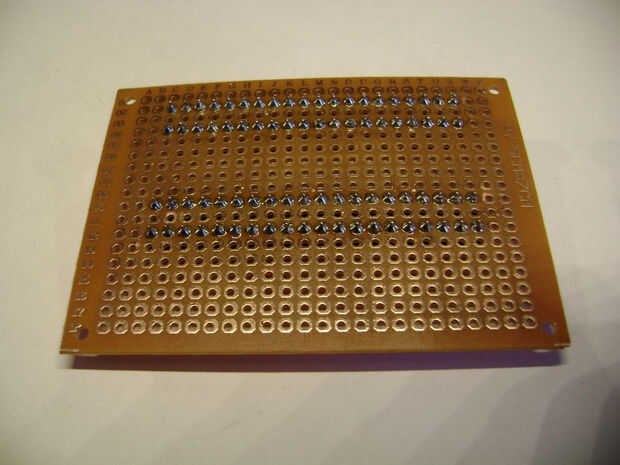

Entonces, soldarlos en su extremo que estén estrecho. Ahora que se mantiene en su lugar soldar todos los pines a la placa de circuito.
