Junta de desarrollo de microcontrolador de Atmel DIY (4 / 5 paso)

Paso 4: Instalar el pin 10 programador masculino encabezado y LED de potencia

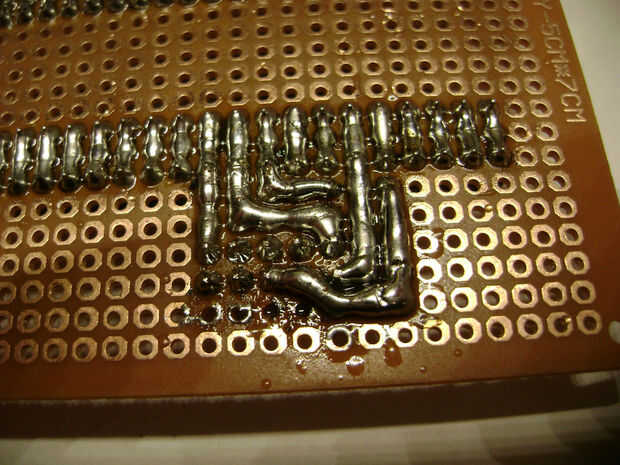

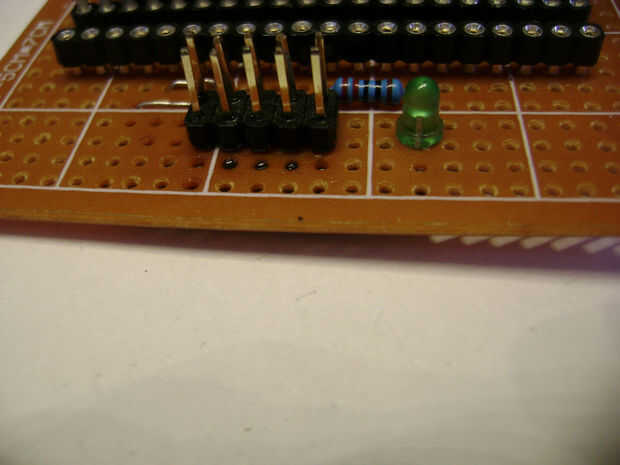

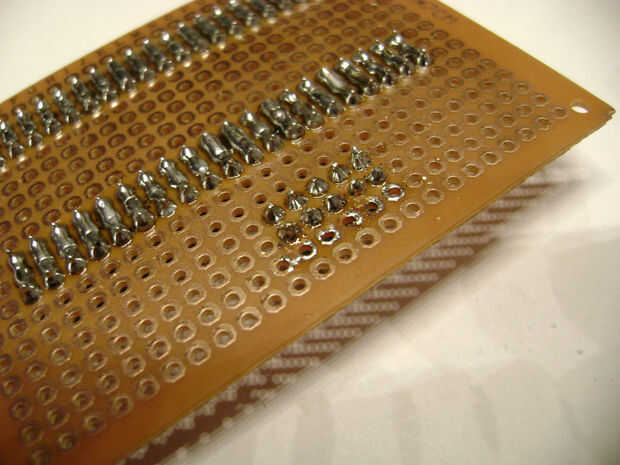

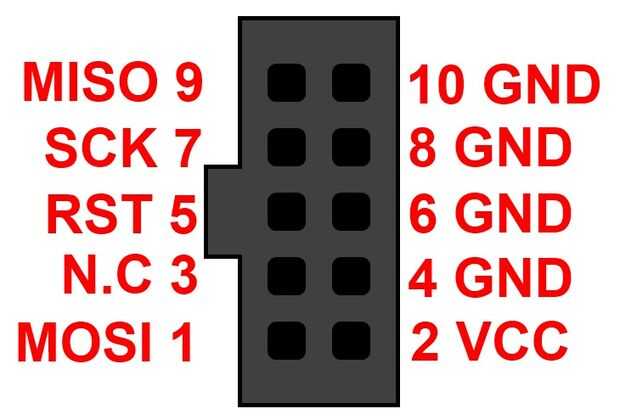

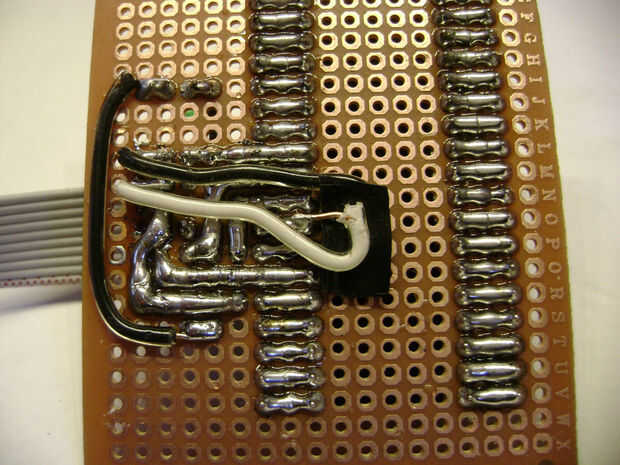

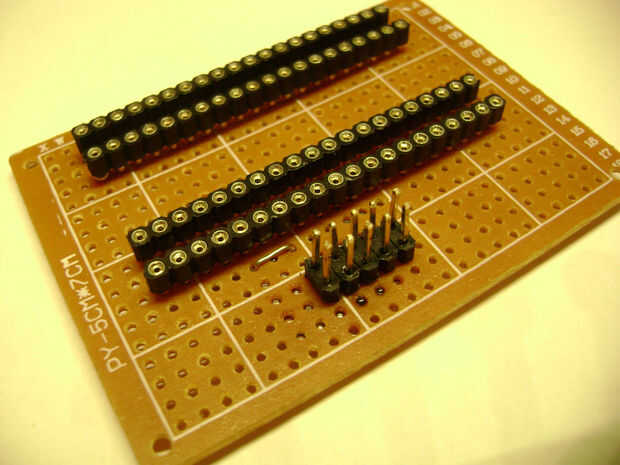

Soldar la cabecera macho 10 pines la placa de circuito y conectarlo al microcontrolador femenino encabezado con puentes de soldadura y los cables siguiendo la hoja de datos de tu microcontrolador.

Conectar el cátodo de LED indicador de energía (-) a tierra (5V-) y el ánodo (+) a un extremo de la resistencia de 330 Ohm y conecte el otro extremo de la resistencia a VCC (5V +).

Ahora estás listo para probar para comprobar que todo funciona.
