Junta de desarrollo y pruebas de PIC

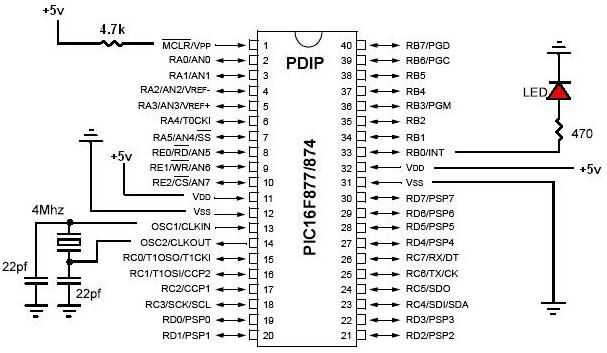

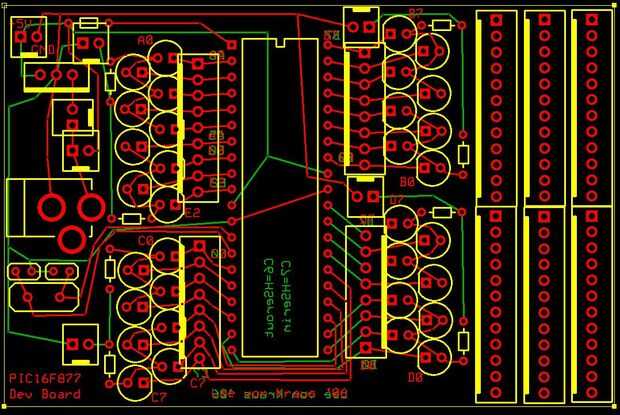

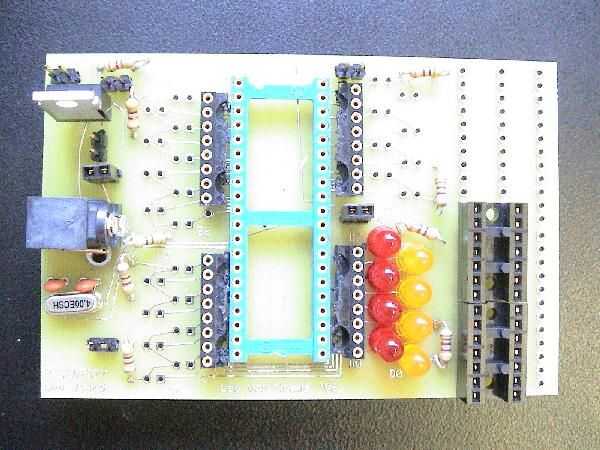

aquí es un diseño de PCB para una Junta de desarrollo de los huesos desnudo PIC16F877. Todo lo que necesitas es un cristal de 4mhz, dos tapas de 22pf, resistencia de una 4.7 k y 8 resistencias de 470 ohm, un regulador 7805 (no necesariamente es necesario, leído a continuación) y algunos LEDs (no es necesario poner todos los 33 LED, tantas como necesites depurar sus programas).

Esta tabla es útil para el desarrollo del proyecto porque:

= se le mostrará pin Estados de los LEDs (si el puente de LED está encendido) de una forma fácil de leer (la Junta reorganiza los pines PIC por lo que todos los pernos en el mismo puerto al lado del otro) de manera

= permite interfaz fácil de prototipos con el PIC mediante ya sea (A) los agujeros superiores de los zócalos de envoltura de alambre en los lados o entradas (B) la envoltura de alambre por debajo de

= permite fácil conexión

= permite extensión leve en el lado derecho (puede poner un pequeño circuito de interfaz serie o lo que sea)

====================
descargar ExpressPCB (búscala en la red)

descargar el archivo .pcb

Abra el archivo, haga clic en 'diseño', haga clic en 'orden vía internet' y usted puede conseguir tres de estas tarjetas para total de $59 (incluye envío) si hace clic en la opción de mini mesa.

disfrutar de
====================
