IoT ya no se limita a sólo el fabricante aficionados y entusiastas. Ha llamado la atención de las empresas que quieren iniciar una nueva revolución industrial mediante IoT. De puestos de trabajo inteligentes para aumentar la producción, IoT tiene un sinfín de aplicaciones. En este artículo, mostramos con la placa Intel® Edison simular una climatización en un edificio con controles manuales y basados en la nube y monitoreo.
En este sistema una lámpara de calor imita el HVAC en modo de calefacción y un ventilador del ventilador es HVAC en modo de enfriamiento. La lámpara enciende calentando el sensor de temperatura y cuando alcanza el límite de umbral, un comando de la nube de la lámpara se apaga y se enciende el ventilador hasta que la temperatura descienda por debajo del umbral. Por lo tanto el centro de control principal que impulsa el sistema de climatización está en la nube donde el umbral límites pueden cambiar en lo. El ventilador puede controlarse también manualmente con un botón en el tablero para encender y apagar. El programa de esbozo se escribirá en JavaScript * utilizando el entorno de desarrollo de Intel® XDK IoT Edition. Para obtener más información en el tablero de Edison de Intel® y Intel® XDK Descargar: https://www-ssl.intel.com/content/www/us/en/do-it-yourself/edison.html

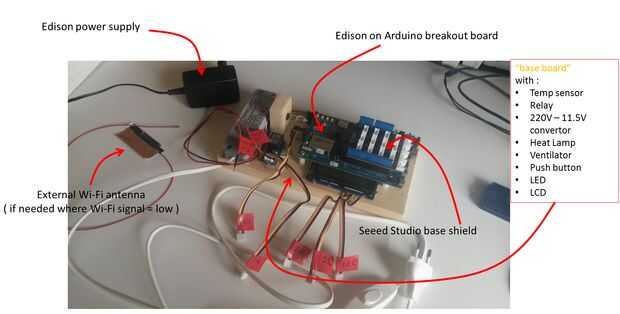

Componentes:
- Intel® Edison mesa y fuente de alimentación
- Externo Wi-Fi * antena (opcional)
- Del arboleda * Starter Kit
- Seeed Studio * base escudo
- Sensor de temperatura
- Relé de
- Presione el botón
- LED
- PANTALLA LCD
- Calor lámpara y fuente de alimentación
- Ventilador ventilador de 5V
La mayoría de los sensores es del Grove * Kit para placa Intel® Edison que está diseñado para facilitar el abordaje pan y circuitos eléctricos. El escudo base la ranura en la parte superior del tablero de Intel® Edison y con los cables de Grove, usted sólo tiene que conectar un extremo para el sensor y el otro extremo de la ranura en el escudo. Siempre asegúrese de que la Junta no está encendida cuando cambie los alambres y cables alrededor. También cambiar el escudo de Grove a 5V, de lo contrario los sensores en este tutorial no tendrá suficiente energía.
Puedes leer más sobre el Grove Kit aquí: http://www.seeedstudio.com/depot/Grove-starter-kit-plus-Intel-IoT-Edition-for-Intel-Galileo-Gen-2-and-Edison-p-1978.html
