Paso 3: El PCB

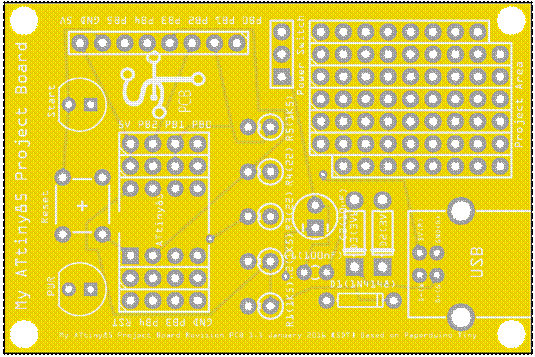

Quería que la PCB personalizada para breakout todos el chip pernos encabezados de macho y hembra, también quería las clavijas que en orden de izquierda a derecha; PB0, PB1, PB2, PB3, PB4, PB5, GND y VCC. Yo Fritzing para extraer el esquema utilizando el Paperduino Tiny como la plantilla, pero manteniendo las dimensiones del tablero de 60 mm x 40 mm. cuando era feliz con el diseño, exporta el proyecto como Gerber archivos a una carpeta. Esto entonces con cremallera y con GerbLook, confirmando que los archivos eran legibles luego procedí a solicitar mi PCB personalizado de PCBWay (10 PCB $13 + S/H $28). Las tablas estaban en mis manos cuatro días más tarde.
El circuito puede también establecerse en placa de prototipado, simplemente siguiendo los detalles del esquema. Me gusta el 60 mm x 40 m m tamaño tableros disponibles aquí. Esto reducirá considerablemente el costo del proyecto montado (costo total del proyecto sería alrededor $4).
