Junta mínima ATmega DIP40 (10 / 12 paso)

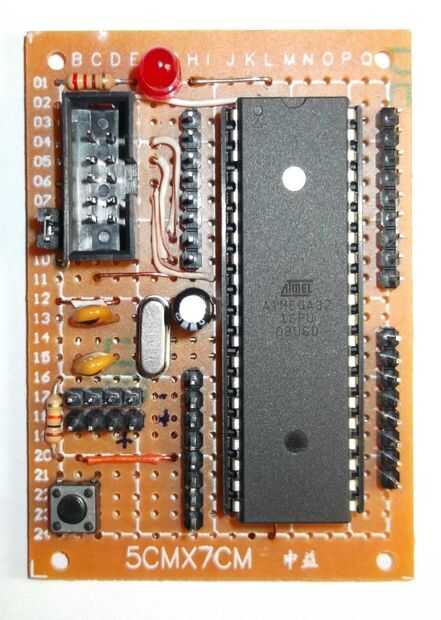

Paso 10: Versión de la placa perforada - terminado

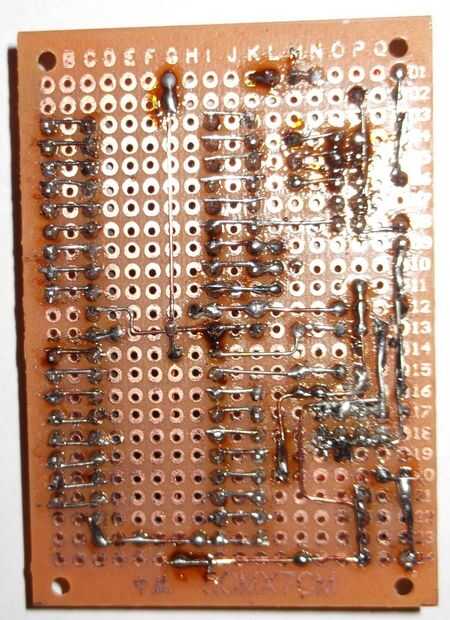

Esto se acaba junta. Yo no he puesto hacer conexiones en detalle.

El riesgo de hacer más daño que bien en esta forma. Y estoy seguro que hay muchos mejores soluciones a las conexiones de ruta...

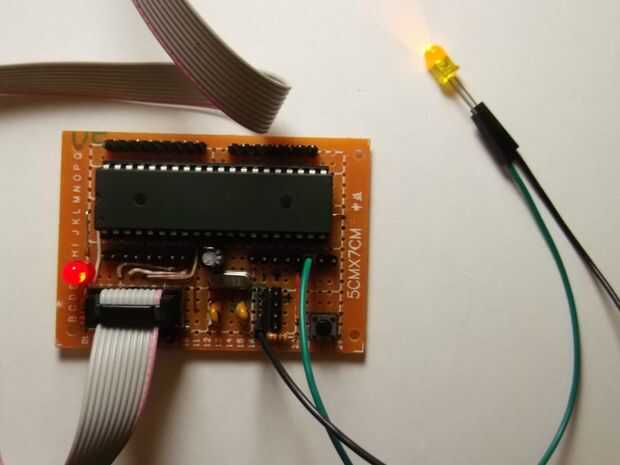

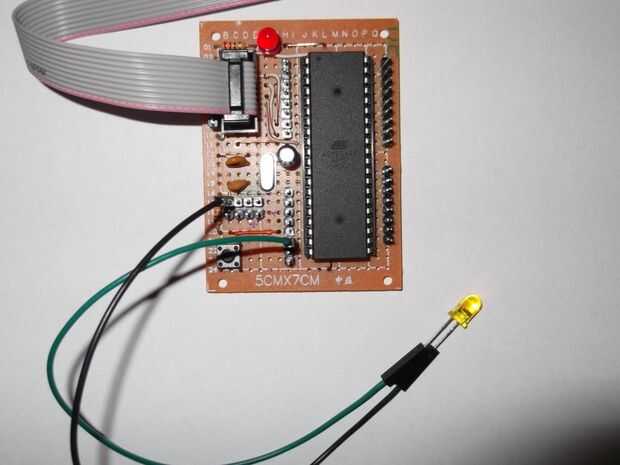

Las dos últimas fotos muestran proyectos en funcionamiento primero ejecutando las primeras pruebas (ejemplo Blink y ejemplo se descolora en pin13).

Una divertida coincidencia es que pin digital 13 (aka PD5 para DIP40) (estándar de LED en placas Arduino) también tienen PWM...
