Junta mínima ATmega DIP40 (2 / 12 paso)

Paso 2: esquemático

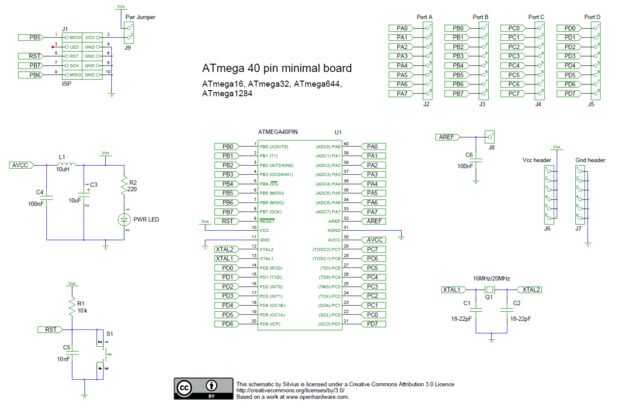

Al principio hago esquemática para ilustrar los requisitos mínimos para iniciar un microcontrolador ATmega a toda velocidad.

En el diseño de circuito utilicé ambos fichas específicas de Atmel y Nota de aplicación AVR042: consideraciones de diseño de Hardware de AVR. He tratado de seguirlos tanto como pude sin complicaciones innecesariamente. También he utilizado Nota AVR910: programación en el sistema.

En este paso se une también la versión pdf del esquema.
