Paso 3: Detalle esquemático: energía
"Mirando la hoja de datos de un microcontrolador AVR, uno puede engañar para creer que la fuente de alimentación no es crítica. El dispositivo tiene una gama muy ancha del voltaje y consume solamente unos mA fuente de corriente. Pero como con todos los circuitos digitales, la fuente de corriente es un valor medio. La corriente se dibuja en espigas muy cortas en los bordes de reloj, y si están pasando de líneas de E/S, las puntas será aún mayores. Los pulsos de corriente en líneas de alimentación pueden ser varios cientos mA si todos ocho líneas de E/S de un puerto de la entrada-salida cambia de valor al mismo tiempo. Si no se cargan las líneas de la entrada-salida, el pulso sólo será unos ns.
Este tipo de es no se puede entregar sobre la larga línea de alimentacióncorriente de espiga; la principal fuente es (o debería ser) el condensador de desemparejamiento." - Nota de aplicación AVR042: consideraciones de diseño de Hardware de AVR

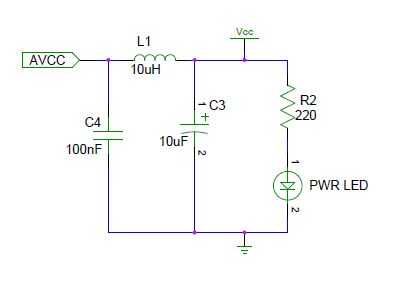

Fuente de alimentación del Microcontrolador AVR consta de dos secciones:
- Fuente digital: (Pin 10 = VCC y el Pin 11 = GND)
- Fuente analógica: (Pin 30 = AVCC y Pin 31 = AGND)
Energía puede suministrarse de conectador de la ISP (cuando J9 está activada) o de cabeceras de poder (J6 - VCC y GND J7)
Desemparejamiento del condensador C3 debe colocarse lo más cerca posible de los pines de alimentación.
AVCC se filtra con L1(10uH) y C4(100nF) para mejor inmunidad de ruido de la sección de ADC. Este filtro puede omitirse si usted cuenta que no se utilizará ADC (o precisión de entrada analógica no importa demasiado).
Potencia LED y su resistencia limitadora es opcional (sin embargo es bueno tener un feedback visual cuando el circuito es alimentado).
