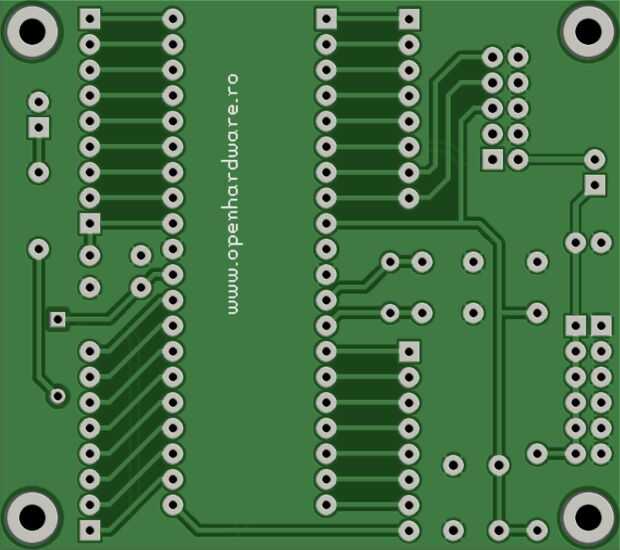

Paso 7: Vista previa de PCB
Todo el proyecto se realizó con gEDA. http://www.gEDA-Project.org/
En este paso es adjunto un archivo zip que contiene todos los archivos necesarios para editar o modificar el proyecto.
PCB fueron diseñadas con ser "mínimo" y de "bajo costo" y "amigable", todos los componentes son por-agujero, común, fácil de encontrar.
Tengo pensado hacer algunos PCB (y comprobar el diseño de esta manera). Actualizo información aquí si encuentro algunos problemas en el diseño.
