Junta mínima ATmega DIP40 (8 / 12 paso)

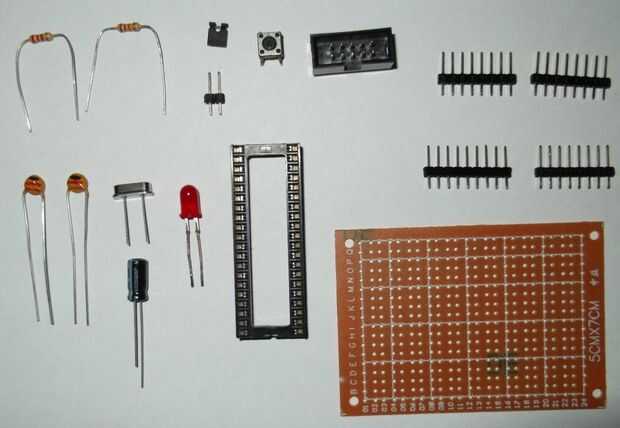

Paso 8: Versión placa perforada - componentes

A continuación sigue la versión de la placa perforada de este proyecto.

Yo no he puesto circuito de filtrado de AVCC. (No pretendo usar el ADC de esta junta, si necesidad agregará más adelante; para condensador AREF)

De todos modos, sin duda pondré todos los componentes en el PCB, cuando estará listo.
