Junta universal pantalla LED (1 / 3 paso)

Paso 1: Lista de materiales

Lista de materiales:

-Resistencia de 150 ohmios (16 x)

-Mujer conector de pines - 6 pines (2 x)

-Hembra conector de pines - 12 pines (3 x)

-Pin headers 90 º - 8 pines (3 x)

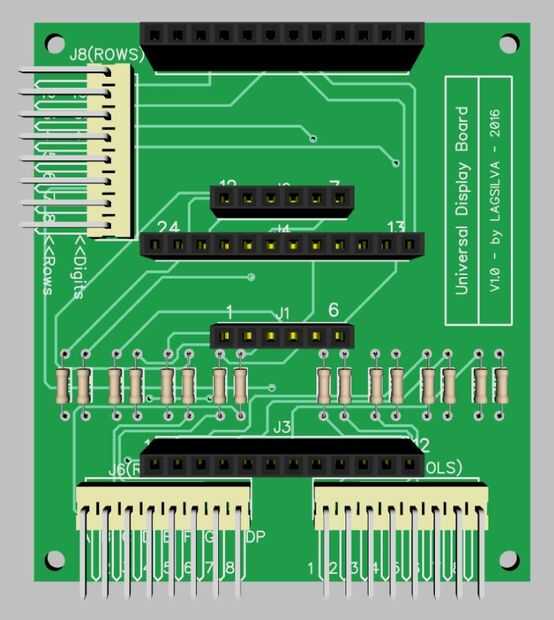

-PCB (01 x) - fabricado (opcional)


Observaciones:

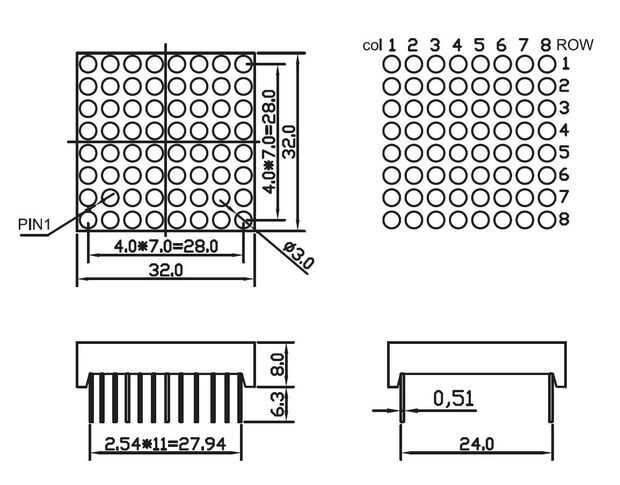

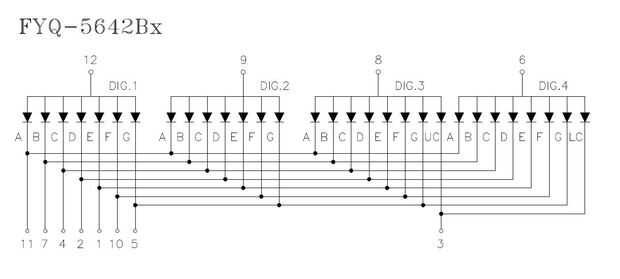

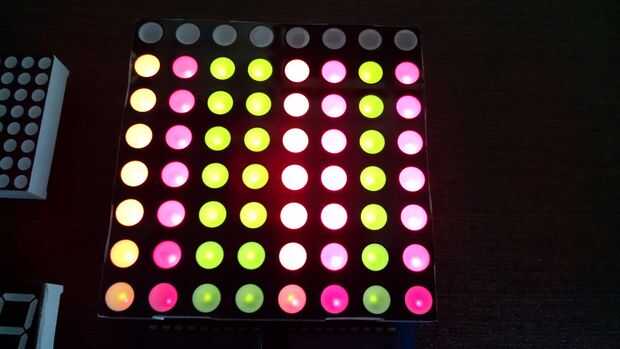

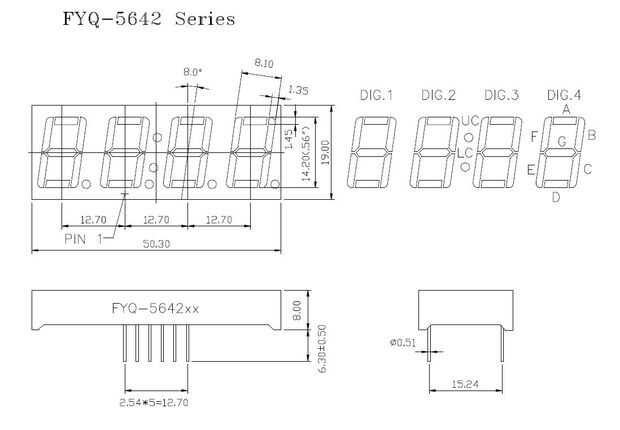

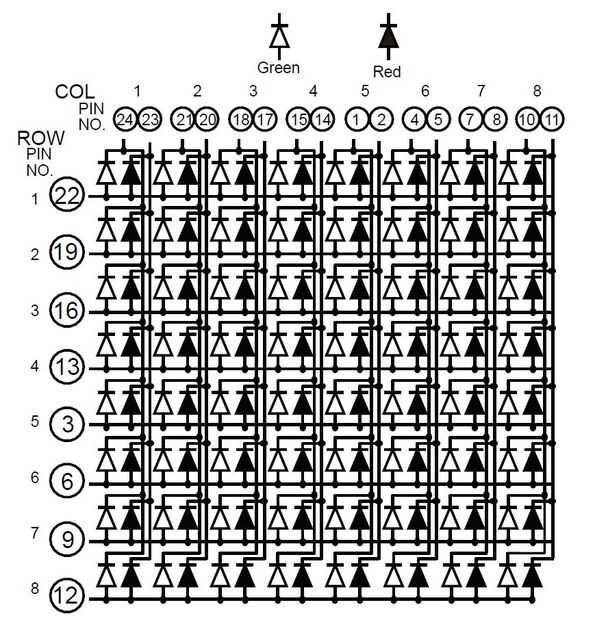

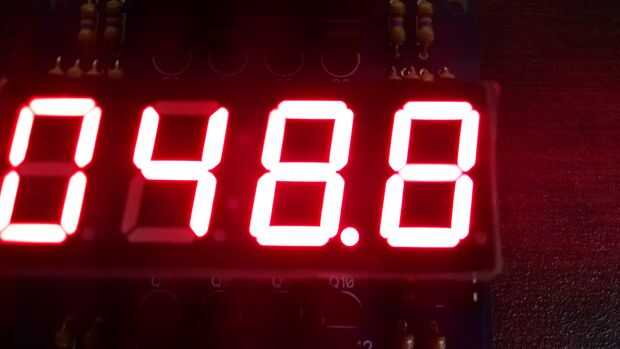

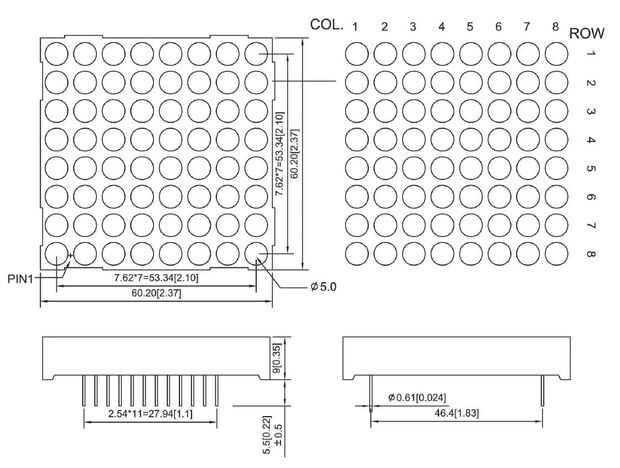

1) este diseño de esta tabla se puede utilizar con color dual LED de matriz de puntos (los tamaños grandes y pequeño) y 7 Seg x 4 Dig display como la serie FYQ-5642Bx.

2) todas las pantallas LED deben ser Ánodo común para que funcione correctamente.

3) también hay resistencias para asegurar el correcto voltaje en LEDs.

4) máximo voltaje de entrada: 5V
