Paso 3: utilizando
- Matriz de punto

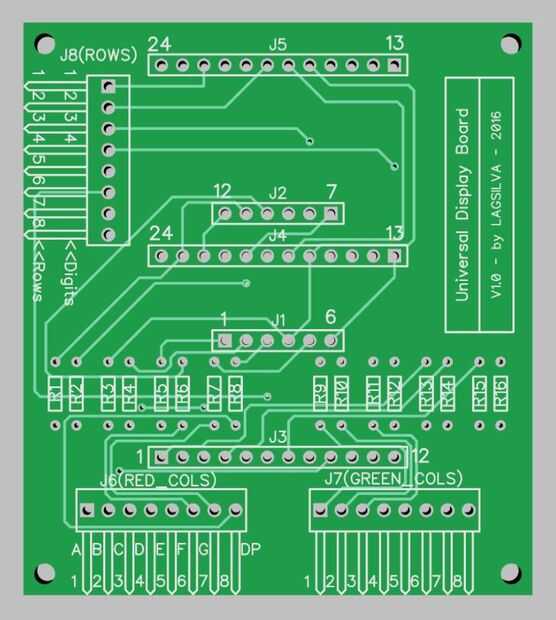

1) las filas están numeradas del 1 al 8 a.
2) las columnas están numeradas del 1 al 8.

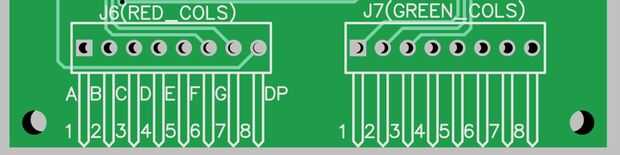

3) conectores en el lado izquierdo de la tabla son para columnas de LEDs rojo.
4) conectores del lado derecho de la Junta son para columnas de LED verde.
- Dig 7 Seg x 4
1) las filas de 1 a 4 son para seleccionar el dígito correspondiente de la pantalla.
2) las filas de 5 a 8 tienen no cualquier acción en esta pantalla.
3) conectores lado izquierdo controla los segmentos de la "A" a "G" y la DP (punto digital).
4) conectores del lado derecho tienen no cualquier acción en la pantalla.
