Paso 3: Configuración conexión I2C PmodACL

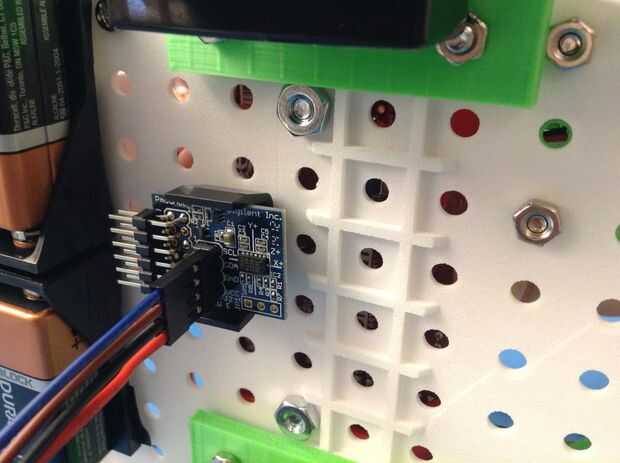

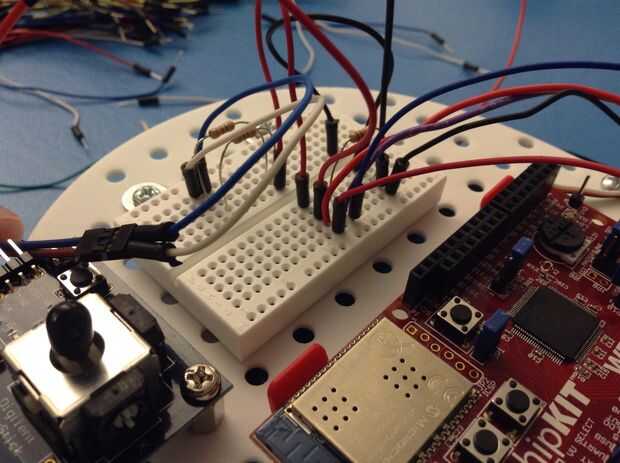

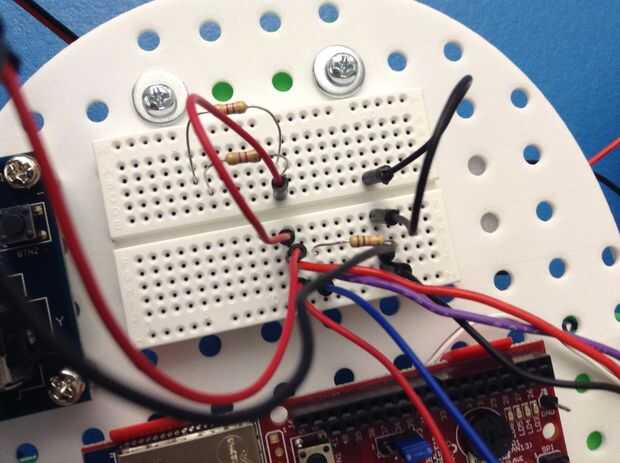

A continuación, conecte el PmodACL al chipKIT WF32 usando I2C. La primera es la línea SDA y la segunda es la línea SCL. Ambas de estas líneas necesitan resistencias de pull-up de 4,7 k. Conectar Vcc a 3,3 v y tierra a tierra en el protoboard. Utilice las resistencias k 4,7 para conectar cada línea a 3,3 v individualmente. Conecte las líneas SDA y SCL a la protoboard como se muestra arriba.

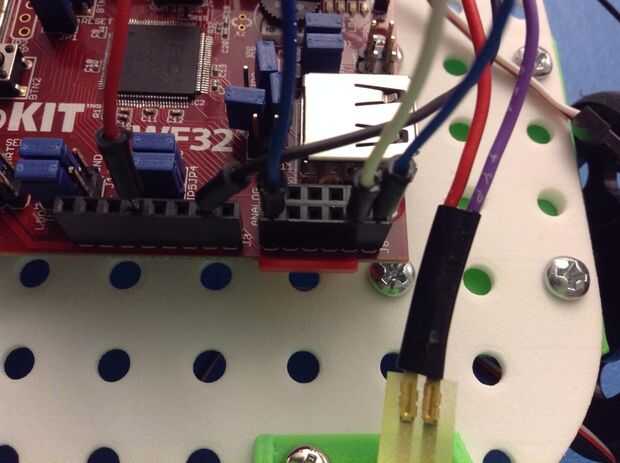

Finalmente, conecte un cable desde la línea SDA a pines analógicos 4 y conecte un cable de la línea SCL al pin analógico 5. Asegúrese de que los puentes de la WF32 son para I2C para utilizar estos canales analógicos para la comunicación I2C.
