Justa Robot (cableado Tutorial) (4 / 7 paso)

Paso 4: Conecte el PmodJSTK

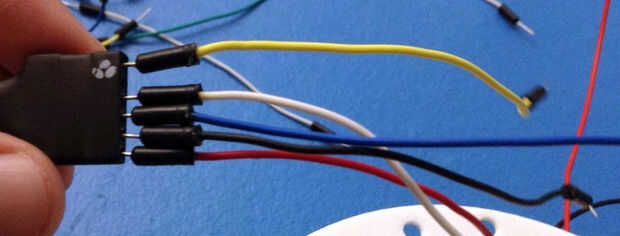

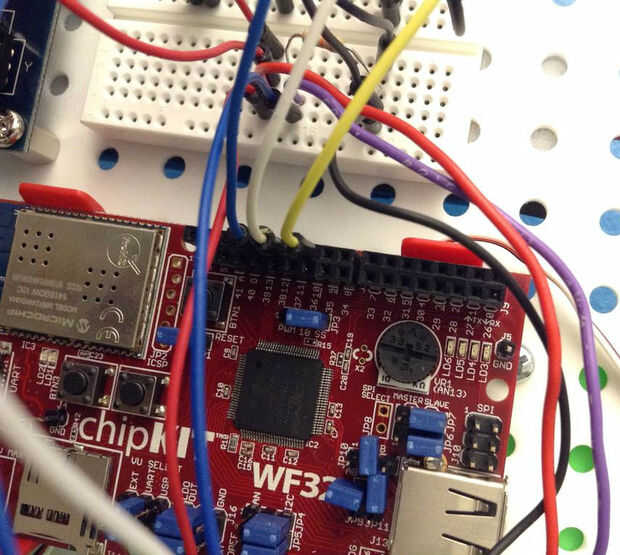

PmodJSTK utiliza SPI para comunicarse. El canal CS se conecta con el canal digital 10 en el WF32. La conexión de MISO (maestro de esclavos hacia fuera) debe conectarse en el pin 12 y la línea SCL debe ser conectada al pin 13. Esta configuración corresponde al SPI 0 conexión (por defecto) en el WF32. Conecte el Vcc y tierra líneas a 3,3 v y tierra respectivamente. Ya que no le importa encender los LEDs de la PmodJSTK, no hay necesidad para conectar la línea MOSI (amo a esclavo en).
